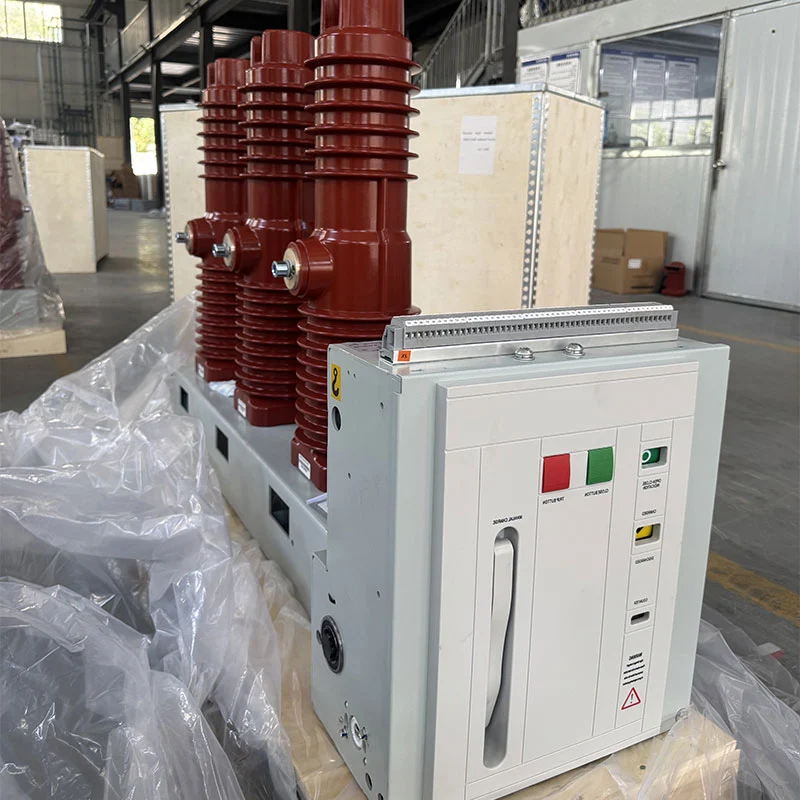

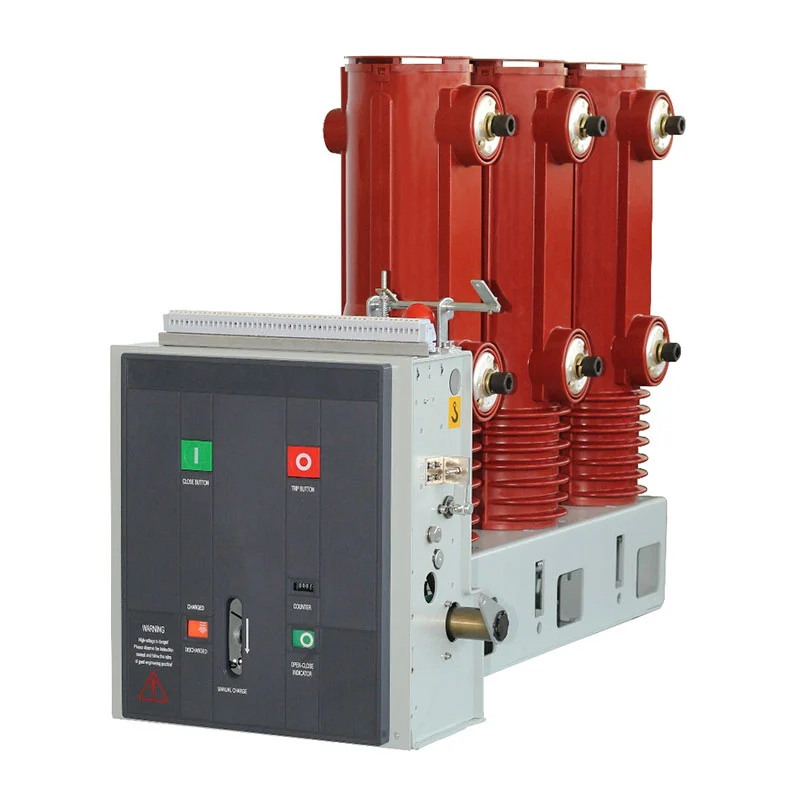

ZN85C-40.5 40.5kV Pemutus Sirkuit Vakum njero ruangan

Unlike complete switchgear cabinets, this ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker focuses on the core fungsi switching saka sirkuit daya. Its fixed side-mounted structure, modular spring operating mechanism and vacuum interruption technology provide a practical solution for 40.5kV-class indoor applications, including systems where frequent switching operations are required.

Desain Mekanik kanggo Ngalih Konsisten

Modular Spring Mekanisme Operasi

Mekanisme operasi dirancang khusus kanggo karakteristik pemutus sirkuit vakum 40.5kV. Iku nganggo mekanisme spring modular dipasang ing pigura breaker, saéngga karakteristik output mechanical kanggo cocog karo syarat operasi saka interrupter vakum.

Mekanisme iki dirancang watara noto ndhuwur lan ngisor saka breaker lan mbentuk bagéan terpadu saka struktur sakabèhé. Konfigurasi iki simplifies path transmisi mechanical nalika nyediakake basis stabil kanggo operasi nutup lan mbukak.

Struktur sing dipasang ing sisih tetep

Konfigurasi sing dipasang ing sisih tetep ditrapake kanggo peralatan listrik njero ruangan ing ngendi pemutus dipasang minangka a komponen ngoper khusus. Gumantung ing desain project, konfigurasi kayata baris metu tengen, ndhuwur noto mlebu lan ditempelake bisa milih.

Dibandhingake karo kabinet switchgear sing bisa ditarik lengkap, struktur iki ngidini desainer proyek fokus nggabungake breaker karo peralatan listrik utami lan sekunder sing dibutuhake miturut spesifik susunan sistem.

Panyimpenan Energi lan Proses Operasi

Panyimpenan Energi Spring

The closing energy is stored mechanically in the spring mechanism. Energy storage can be completed through the motor utawa kanthi manual nganggo gagang panyimpenan energi. During motorized operation, the transmission gear system drives the energy storage shaft and tensions the closing spring until the specified stored-energy position is reached.

After energy storage is completed, the retaining mechanism holds the spring in position and the energy-storage owah-owahan indikator menyang status sing cocog. The auxiliary switch also disconnects the motor power supply when the stored-energy position is reached, leaving the breaker ready for the closing command.

Operasi Panutup

Operasi nutup bisa diwiwiti kanthi manual liwat tombol nutup utawa kanthi listrik liwat kontrol sirkuit. Nalika elektromagnet nutup makaryakke, energi spring disimpen dirilis liwat cam lan mekanisme transmisi.

Mekanisme nyambungake banjur drive rod operasi terisolasi lan kontak obah menyang posisi nutup nalika kompresi spring kontak. Sawise stroke penutupan rampung, mekanisme penahan tetep ditutup posisi lan ngalih tambahan diganti miturut.

Operasi Opening

Opening bisa diwiwiti kanthi manual utawa liwat printah bukaan listrik. Mekanisme release mbukak mbukak kunci nutup retainer, ngidini energi sing disimpen saka kontak lan sumber rem kanggo misahake interrupter vakum kontak.

Sajrone tahap pungkasan gerakan bukaan, buffer hidrolik nyerep energi mekanik sing isih ana lan ngontrol posisi pamisah. Mekanisme koordinasi iki mbantu njaga proses bukaan sing dikontrol.

Konfigurasi Kontrol Listrik

Nutup lan Opening Coils

Pemutus bisa dikonfigurasi nganggo daya operasi AC utawa DC miturut syarat proyek. Sing diwenehake konfigurasi kalebu pilihan AC110 / 220V lan DC110 / 220V kanggo kumparan nutup lan mbukak, nyedhiyakake keluwesan. kanggo macem-macem substation lan sistem kontrol industri.

Koil nutup nduweni daya dirating 288W, nalika kumparan bukaan uga ditemtokake ing 288W. Operasi normal Range voltase yaiku 85% -110% saka voltase dirating kanggo kumparan nutup lan 65% -120% saka voltase dirating kanggo kumparan pambuka.

Motor Simpenan Energi

Motor panyimpenan energi nyedhiyakake persiapan otomatis kanggo operasi penutupan sabanjure. ZYJ220 sing diwenehake konfigurasi nggunakake daya DC220V karo daya input dirating 90W. Ing voltase operasi dirating, panyimpenan energi wektu ditemtokake ora luwih saka 15 detik.

Pengaturan iki ngidini breaker kanggo mulihake kahanan energi sing disimpen sawise operasi tanpa mbutuhake intervensi manual terus-terusan.

Gangguan vakum kanggo Aplikasi 40.5kV

Teknologi Vakum Arc-Extinguishing

Interrupter vakum tanggung jawab kanggo ngganggu sirkuit listrik nalika operasi mbukak. Nalika ing kontak kapisah, proses gangguan njupuk Panggonan nang interrupter vakum tinimbang ing kamar switching terisolasi udara.

Kombinasi gangguan vakum lan transmisi mekanik sing dioperasikake musim semi ndadekake pemutus cocok kanggo aplikasi voltase medium njero ruangan ngendi kinerja ngoper dipercaya lan operasi bola dibutuhake.

Cocog kanggo Operasi Kerep

Desain asli saka seri ZN85C-40.5 nimbang aplikasi sing mbutuhake kerep ngoper. Operasi sawijining Mekanisme kasebut cocog karo karakteristik interrupter vakum 40.5kV, nalika panyimpenan energi bermotor. sistem nyuda perlu kanggo ngisi daya manual bola-bali.

Iki ndadekake peralatan cocok kanggo fasilitas industri, gardu lan pembangkit listrik ngendi operasi ngoper minangka bagéan saka manajemen sistem listrik normal.

Area Aplikasi Khas

Pembangkit Listrik

Pemutus bisa digabung menyang distribusi daya njero ruangan lan sistem kontrol listrik ing pembangkit listrik fasilitas, ngendi ngoper dipercaya lan pangayoman sirkuit electrical dibutuhake.

Gardu induk

Ing gardu, konfigurasi njero ruangan tetep bisa digabungake menyang listrik voltase dhuwur sing cocog sistem miturut susunan sirkuit utami, skema kontrol lan syarat pangayoman.

Perusahaan Industri lan Pertambangan

Kanggo fasilitas industri lan pertambangan karo kathah electrical kathah, breaker bisa nyedhiyani ngoper lan fungsi pangayoman ing sistem distribusi daya njero ruangan lan cocok kanggo aplikasi mbutuhake biasa operasi ngalih.

Sistem Listrik karo Remote Control

Amarga operasi nutup lan mbukak bisa dikontrol kanthi listrik, pemutus bisa digabungake karo sistem kontrol secondary cocok kanggo operasi lokal utawa remot miturut desain project.

Konfigurasi Teknis Utama

Lingkungan Operasi

Kahanan Layanan njero ruangan

The equipment is intended for indoor installation and should be used in an environment suitable for high-voltage peralatan listrik. The final project should consider ambient temperature, humidity, altitude, ventilation and other environmental conditions when determining the complete electrical configuration.

Requirements Instalasi

Pemutus kudu dipasang ing lokasi tanpa getaran abot, impact utawa kahanan lingkungan korosif. Noto instalasi uga kudu njamin papan operasi lan pangopènan cekap sak peralatan lan njaga keselarasan mekanik sing dibutuhake saka pemutus lan komponen listrik sing gegandhengan.

Standar lan Jaminan Kualitas

Manajemen Manufaktur

Zhejiang Usune Electric Co., Ltd. applies an integrated management system covering product quality, environmental manajemen lan kesehatan lan safety pekerjaan. The company holds ISO 9001, ISO 14001 and ISO 45001 certifications, supporting controlled manufacturing processes from component selection through assembly and inspection.

Kepatuhan IEC, GB lan CE

Produk kasebut dikembangake miturut standar IEC lan GB sing ditrapake, kanthi paramèter lan konfigurasi listrik ditemtokake miturut syarat proyek tartamtu. Sertifikasi CE uga kasedhiya kanggo sing ditrapake konfigurasi produk, nyediakake support dokumentasi tambahan kanggo proyek internasional.

Referensi Proyek Teknik

Cas-space Rocket Bukak Project

Pemutus Sirkuit Vakum Dalam Ruangan ZN85C-40.5 40.5kV wis dirujuk ing Proyek Peluncuran Roket Cas-space, nyediakake conto aplikasi engineering praktis kanggo peralatan electrical voltase dhuwur Usune ing nuntut lingkungan industri.

Perbandingan Produk

Circuit Breaker vs Switchgear Lengkap

The ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker is primarily a switching and protection component, while a complete withdrawable switchgear panel integrates the breaker with busbars, cable compartments, control equipment, piranti pangayoman lan komponen kabinet liyane. Therefore, the breaker is more suitable when the project requires a dedicated 40.5kV switching device for integration into a larger electrical system.

Dhukungan Proyek Usune

Konfigurasi Adhedhasar Gambar Listrik

Usune can determine the appropriate configuration according to the customer's single-line diagram, rated voltage, daya kontrol, noto instalasi lan syarat operasi. Pendekatan iki mbantu njamin sing dipilih breaker is compatible with the surrounding primary and secondary electrical equipment.

Parameter listrik sing disesuaikan

Kanggo proyek kanthi voltase kontrol khusus, pengaturan instalasi utawa syarat operasi, teknis konfigurasi bisa rembugan sadurunge produksi. Iki ngidini ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker kanggo dicocogake karo sistem listrik sing nyata tinimbang ngandelake konfigurasi standar sing tetep.

FAQ

Apa aplikasi utama produk iki?

Iki minangka pemutus sirkuit vakum 40.5kV njero ruangan sing dirancang kanggo kontrol listrik lan proteksi ing pembangkit listrik, gardu, fasilitas industri lan perusahaan pertambangan.

Apa breaker tetep utawa bisa ditarik?

ZN85C-40.5 nggunakake konfigurasi dipasang ing sisih tetep, tinimbang struktur troli sing bisa ditarik.

Apa bisa dioperasikake kanthi manual?

ya wis. Mekanisme spring ndhukung panyimpenan energi manual lan operasi manual, nalika operasi electrical uga kasedhiya.

Apa voltase kontrol kasedhiya?

Koil nutup lan mbukak bisa dikonfigurasi kanggo AC110 / 220V utawa DC110 / 220V miturut syarat proyek.

Suwene proses panyimpenan energi?

Wektu panyimpenan energi sing ditemtokake saka konfigurasi motor ZYJ220 yaiku ≤15 detik ing voltase dirating.

Apa cocok kanggo kerep ngalih?

ya wis. Prodhuk iki dirancang kanggo aplikasi sing mbutuhake operasi sing kerep, miturut operasi sing ditrapake kahanan lan konfigurasi technical.

Bisa Usune ngatur breaker?

ya wis. Usune bisa ngatur produk miturut gambar project, paramèter electrical, syarat kontrol lan kahanan instalasi.
