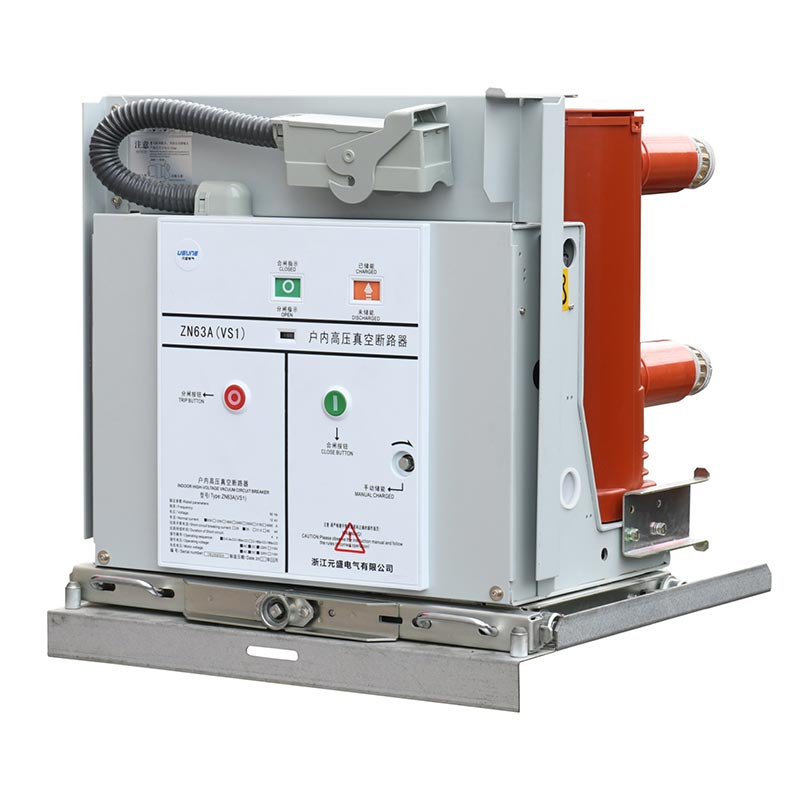

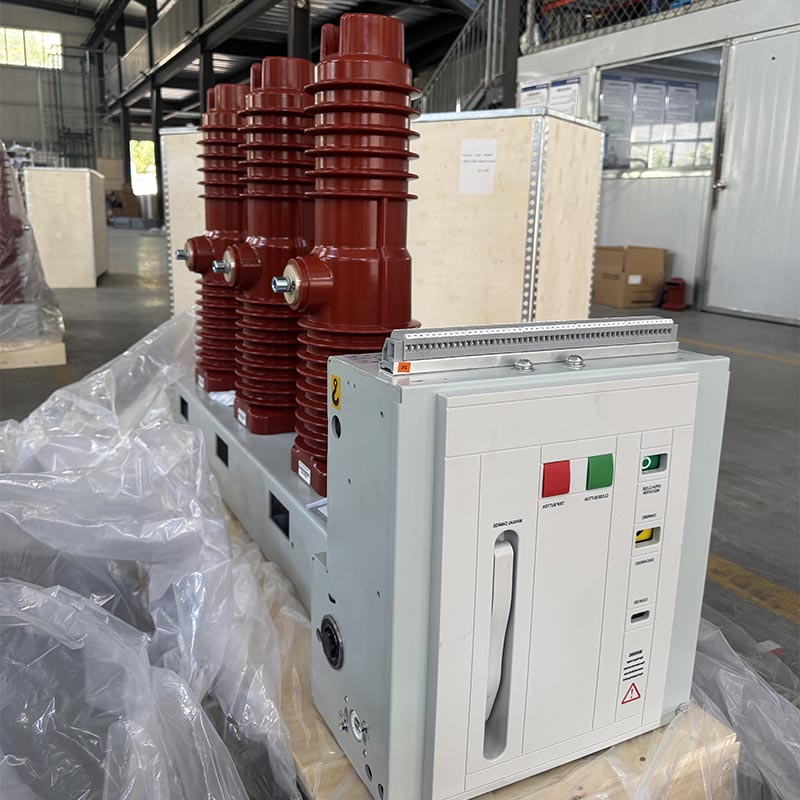

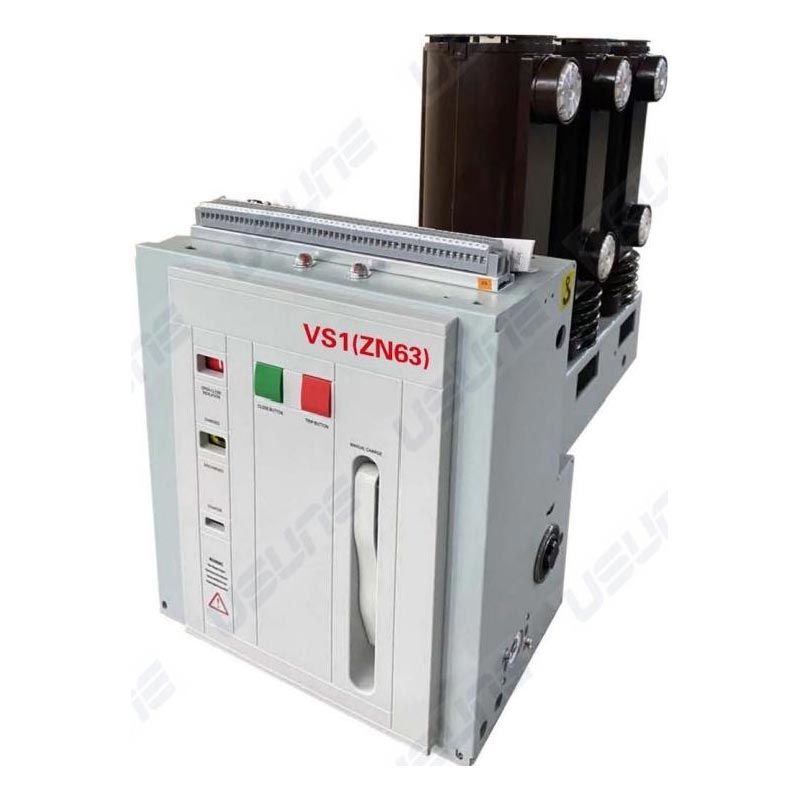

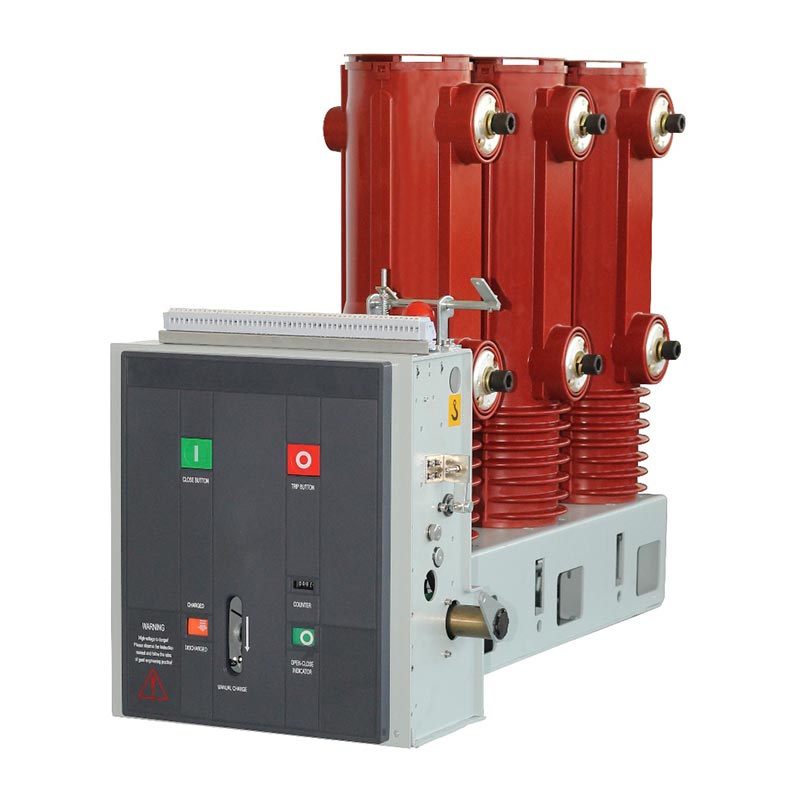

Sisih dipasang ing njero ruangan vakum Circuit Breaker

The Usune Side Mounted Indoor Vacuum Circuit Breaker minangka switchgear voltase dhuwur tetep sing utamané digunakake ing tetep. switchgear. Bisa digunakake kanthi mandiri utawa digabungake menyang sistem sumber daya jaringan ring, trafo jinis kotak, lan macem-macem sistem sumber daya non-standar. Kauntungan utama yaiku teknologi pemadam busur vakum, Nyingkiri polusi lan karusakan sing disebabake dening media pemadam busur tradisional, kanthi efektif ningkatake sumber daya safety lan stabilitas. Produk iki dikembangake lan diproduksi kanthi mandiri dening pabrik Usune, kanthi diwasa proses produksi lan kontrol kualitas sing ketat, njamin operasi stabil lan dipercaya ing macem-macem Komplek kahanan.

Standar lan Wewenang Produk Kanggo mesthekake keandalan lan kepatuhan produk, Vakum Ing njero ruangan Usune Side Mounted Circuit Breaker strictly manut standar domestik lan internasional kuoso, kalebu GB / T1984-2014 "Dhuwur Pemutus Sirkuit Tegangan", JB3855-1996 "3.6~40.5KV Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan", lan DL/T403-2000 "Pemutus Sirkuit Vakum 12~40.5KV Memesan Kondisi Teknis", lan tundhuk karo syarat sing cocog kanggo IEC62271-100:2008. Saben produk ngalami pemeriksaan pabrik sing ketat sadurunge ninggalake pabrik, lan kabeh teknis paramèter ketemu syarat desain, nuduhake prasetya Usune kanggo kualitas produk lan mesthekake nggunakake aman kanggo pangguna.

Lingkungan Operasi lan Aplikasi

The Side Mounted Indoor Vacuum Circuit Breaker Highly adaptasi kanggo macem-macem lingkungan lan cocok kanggo kahanan operasi njero ruangan ing ngisor iki:

1. Suhu sekitar: Maksimum +40 ℃, Minimal -15 ℃
2. Kelembapan sekitar: Kelembapan relatif rata-rata saben dina ≤95%, rata-rata saben wulan ≤90%; tekanan uap rata-rata saben dina ≤22×10⁻³MPa, rata-rata saben wulan ≤1.8×10⁻³MPa
3. Altitude: Ora ngluwihi 1000m
4. Intensitas Seismik: Ora ngluwihi 8 derajat
5. Lingkungan Atmosfer: Bebas saka bledug, asap, gas korosif lan gampang kobong, uap, utawa semprotan uyah polusi.

Cathetan: Yen lingkungan operasi nyata ngluwihi syarat normal ing ndhuwur, takon karo Produsèn profesional Usune kanggo ngatur solusi produk cocok.

Struktur lan Fungsi

1. Struktur Sakabèhé

The Side Mounted Indoor Circuit Circuit Breaker nggunakake pengaturan ngarep-kanggo-mburi saka mekanisme operasi lan arc-extinguishing chamber. Sirkuit konduktif utama yaiku jinis dipasang ing lantai telung fase. Pengganggu vakum dipasang longitudinal ing silinder insulasi tubular sing digawe nggunakake proses APG resin epoksi. Iki nyedhiyakake kinerja anti-creepage sing apik banget, kanthi signifikan nyuda akumulasi bledug ing permukaan interrupter, nyegah faktor njaba mengaruhi operasi, lan njamin kinerja jampel dhuwur malah ing lembab lan lingkungan sing akeh polusi.

2. Struktur Mekanisme Operasi

Mekanisme operasi yaiku mekanisme sing dioperasikake spring planar, ndhukung panyimpenan energi manual lan listrik. Ing motor operasi dipasang ing kabinèt ngarep interrupter ing. Kabinet dipérang dadi limang perakitan spasi dening papat partisi penengah, omah panyimpenan energi, transmisi, tripping, lan komponen buffer mungguh. Produk nggabungake interrupter lan mekanisme operasi menyang desain siji, njamin dhuwur tingkat cocog antarane kinerja operasional mekanisme lan mbukak lan nutup interrupter syarat. Iki nyuda langkah penengah sing ora perlu, nyuda konsumsi energi lan gangguan, lan nambah linuwih operasional.

Spesifikasi Utama lan Parameter Teknis

Instalasi lan Commissioning

1. Priksa pemutus sirkuit kanggo karusakan. Yen rusak, mungkasi nggunakake langsung.
2. Mbusak rereged (utamane saka lumahing insulating). Contaminants kui sak transportasi utawa panyimpenan bisa mengaruhi kinerja jampel produk.
3. Ngoperasikake pemutus sirkuit kanthi manual kanggo nyimpen energi lan nindakake operasi nutup / mbukak kaya sing dibutuhake, ngamati apa status panyimpenan energi lan indikator posisi tutup/bukaan normal.
4. Operasi pemutus sirkuit kanggo nyimpen energi lan nindakake operasi nutup / mbukak nggunakake daya operasi pasokan, mriksa apa status panyimpenan energi lan indikator posisi normal.
5. Operasi pemutus sirkuit jinis gerobak: Lebokake gagang push menyang bolongan push, muter searah jarum jam menyang maju lan counterclockwise kanggo mundur, kanthi total push stroke 300±3mm; ing posisi mbukak, lancar pindhah menyang posisi kerja utawa test, muter gagang kaping 30 ing kacepetan medium nganti swara "klik" krungu, nuduhake ing posisi (aja nggunakake pasukan gedhe banget supaya ora ngrusak mekanisme push). Ing wektu iki, ing indikator posisi sing cocog (S8, S9) bakal diaktifake.

Cathetan: Nalika nggunakake piranti interlocking nutup, sumber daya sirkuit interlocking kudu disambungake kanggo mbukak kunci sadurunge nutup; nalika mbongkar, operate miturut syarat kemasan, angkat siku pemutus sirkuit kanggo mesthekake lengen metu ngisor ing mbukak, Nyingkiri impact abot lan geter; mbusak piranti hoisting minangka dibutuhake sadurunge diselehake ing lemari.

Studi Kasus Aplikasi Donya Nyata

Kasus: Taman industri gedhe ing China Kidul tuku 50 Pemutus Sirkuit Vakum Dalam Ruangan Usune Side-Mounted (model VS1-12/1250-25) kanggo sistem distribusi tenaga bengkel produksi. Multiple jalur produksi ing taman operate gantian, mbutuhake ngoper daya Kerep lan linuwih dhuwur ing short-circuit gangguan saiki. Wiwit instalasi lan commissioning ing 2024, produk wis operate stabil kanggo 12 sasi consecutive tanpa gagal, èfèktif nglindhungi lan ngontrol sistem daya, ngurangi downtime peralatan, lan nambah taman kang efisiensi produksi. Minangka supplier Cina lokal, Usune kasedhiya pandhuan instalasi lengkap ing situs lan layanan pangopènan sawise-sales, entuk pujian dhuwur saka customer.

FAQ

Q1: Apa yen lingkungan operasi nyata pemutus sirkuit ngluwihi syarat normal?

A1: Yen suhu sekitar, asor, dhuwur, lan liya-liyane, ngluwihi syarat normal, hubungi kontak kasebut pabrikan, Usune, langsung. Tim teknis profesional bakal nganakake survey ing situs lan ngatur a solusi produk dicocogake kanggo lingkungan khusus kanggo mesthekake operasi stabil saka mbobol sirkuit ing khusus kahanan. Minangka supplier tanggung jawab, Usune setya menehi solusi pribadi kanggo saben pelanggan.

Q2: Kepiye njaga Pemutus Sirkuit Vakum Dalam Ruangan Usune Side Mounted kanggo ngluwihi umur layanan?

A2: pangopènan rutin utamané kalebu telung TCTerms: First, ajeg ngresiki lumahing jampel kanggo nyegah rereget akumulasi saka mengaruhi kinerja jampel; kapindho, mriksa status panyimpenan energi kanthi rutin, indikator mbukak / nutup, lan wiring kanggo mesthekake ora ana looseness utawa karusakan; katelu, nindakake manual lan elektrik tes operasi saben 6 sasi kanggo mriksa keluwesan lan linuwih saka mekanisme operasi. Kajaba iku, ing pabrik menehi manual pangopènan rinci lan panuntun dhumateng sawise-sales kanggo pangguna njaga produk kanthi ilmiah.
