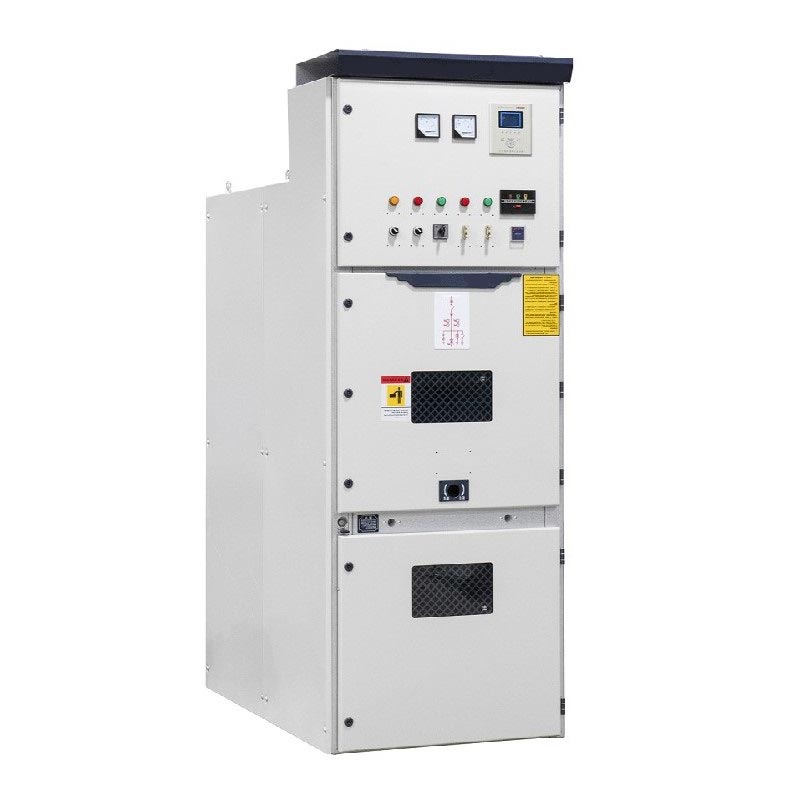

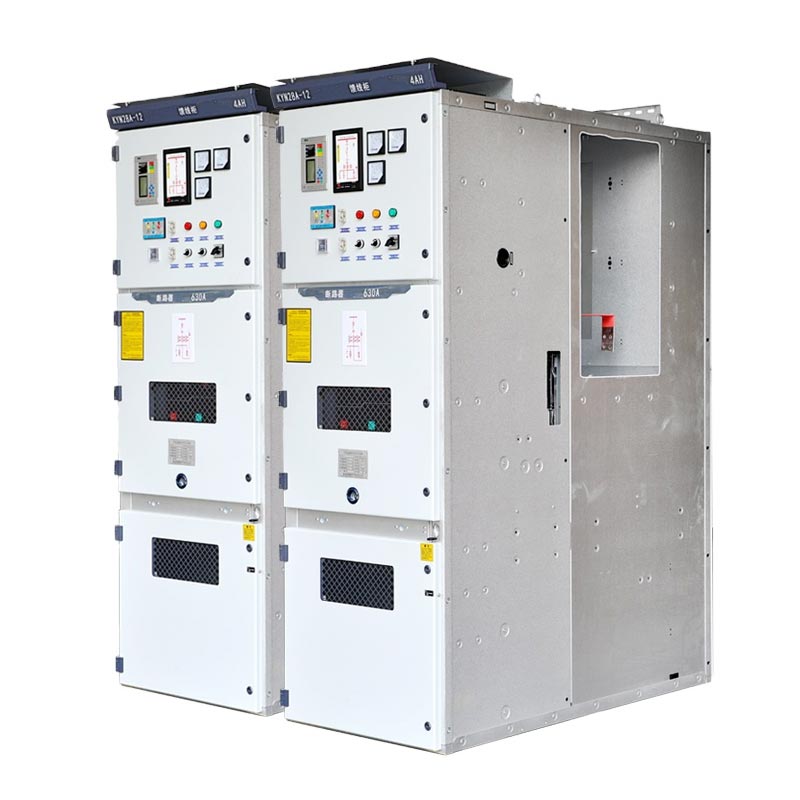

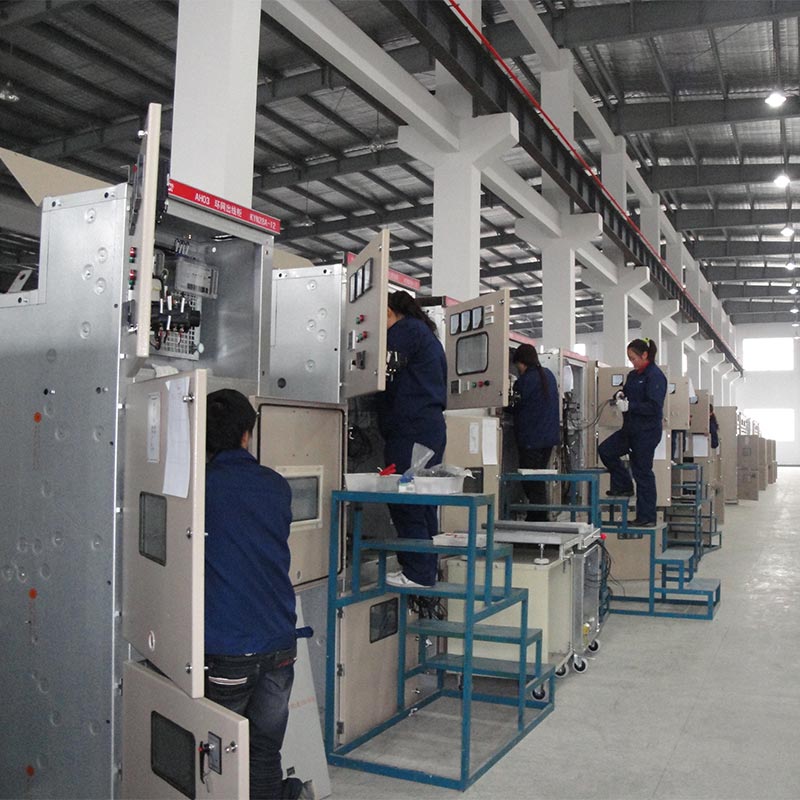

Panel VCB Dalam Ruangan Usune Medium Voltage 11kV (seri KYN28) minangka piranti sakelar sing nganggo lapis baja, bisa ditarik, ditutupi logam. dirancang kanggo resepsi, distribusi, kontrol, lan proteksi jaringan listrik voltase medium sing aman lan efisien. Iku minangka unit distribusi inti ing sistem tenaga, njamin operasi sistem stabil ing normal lan fault kahanan.
- Sistem sing ditrapake: 3.6～12kV / 24kV Tiga fase AC 50/60Hz
- Standar: IEC 62271-200, GB 3906, DL/T 404
- Struktur Inti: Pager logam lapis baja, struktur troli sing bisa dicopot
- Rating pangayoman: Kabinet IP4X, Interior IP2X
Switchgear tegangan rendah
Switchgear voltase medium
| Model | Tegangan Rated | Aplikasi |
| KYN28A-12 | 12kV (7.2kV/3.6kV opsional) | Sistem distribusi tegangan menengah kelas 10kV |
| KYN28-24 | 24 kV | Sistem distribusi tegangan menengah kelas 20kV |
| Item | KYN28A-12 (12kV) | KYN28-24 (24kV) | Unit |
| Tegangan Rated (Ur) | 12 | 24 | kV |
| Frekuensi Rated | 50/60 | 50/60 | Hz |
| Rated Current (Ir) | 630～3150 | 630～3150 | A |
| Dirating Short-circuit Breaking Saiki | 25, 31.5, 40, 50 | 25, 31.5 | kA |
| Dirating Short-time Tahan Arus (3s/4s) | 25, 31.5, 40, 50 | 25, 31.5 | kA |
| Rated Peak Tahan Saiki | 63, 80, 100, 125 | 63, 80 | kA |
| 1 mnt Frekuensi Daya Tahan Tegangan (Phase-to-Phase/Phase-to-Earth) | 42 | 65 | kV |
| Rated Lightning Impulse Tahan Tegangan (Puncak) | 75 | 125 | kV |
| Gelar Proteksi | IP4X (enclosure), IP2X (kompartemen internal) | IP4X (enclosure), IP2X (kompartemen internal) | — |
| Suhu Sekitar Operasi | -15 ℃ ~ +40 ℃ | -15 ℃ ~ +40 ℃ | ℃ |
| Altitude | ≤1000m (dirating kanggo dhuwur sing luwih dhuwur) | ≤1000m (dirating kanggo dhuwur sing luwih dhuwur) | m |

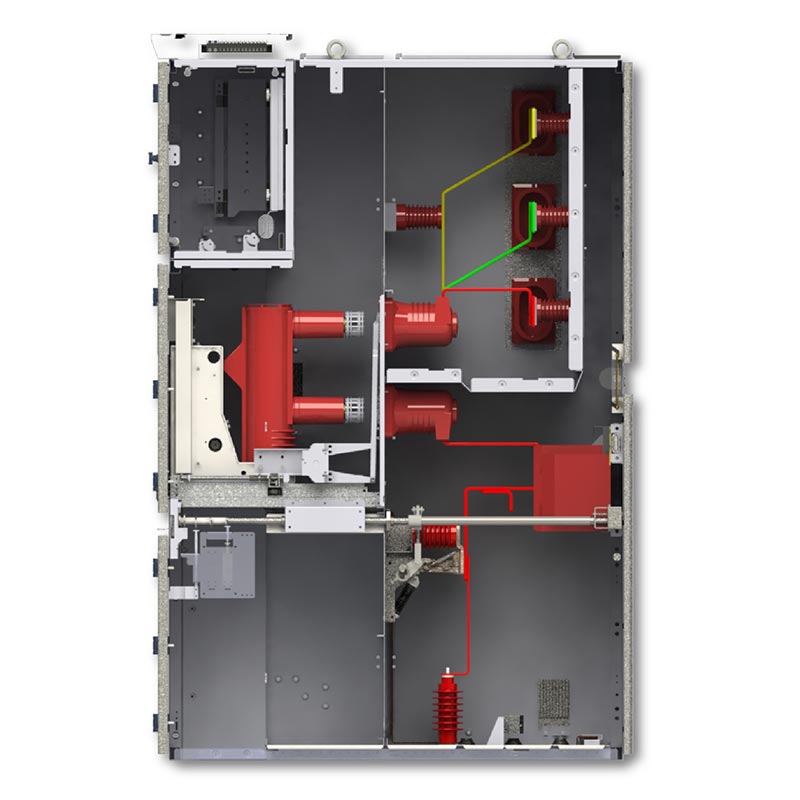

Panel Vcb Indoor Voltage Sedheng 11kV nggunakake piring baja kanggo misahake limang kompartemen logam sing didhasarake, kanthi efektif nyuda panyebaran busur fault lan njamin keamanan pribadi:
1. Kompartemen Pemutus Sirkuit: Troli pemutus sirkuit vakum sing bisa dicopot (VS1 / ZN63A, VD4, lsp.), dilengkapi karo interlocking mechanical, ngijini troli kanggo ngalih antarane kerja, testing, lan posisi pedhot.
2. Kompartemen Busbar: Ngandhut busbar utama lan busbar cabang, terisolasi saka kompartemen liyane menyang nyegah panyebaran fault.
3. Kompartemen Kabel: Dilengkapi transformator arus (CTs), transformator tegangan (PTs), switch grounding, terminal kabel, lan arresters mundhak kanggo sambungan kabel lan pangayoman.
4. Kompartemen Instrumen Kontrol: Relay pelindung omah, instrumen, saklar kontrol, lampu indikator, lan sirkuit sekunder kanggo ngawasi lan operasi.
5. Saluran Relief Tekanan: Fitur piranti relief tekanan ing sisih ndhuwur kanggo ngeculake tekanan busur lan gas kanthi aman ing cilik saka bentet internal, nyegah karusakan kanggo kabinèt lan personel bundhas.

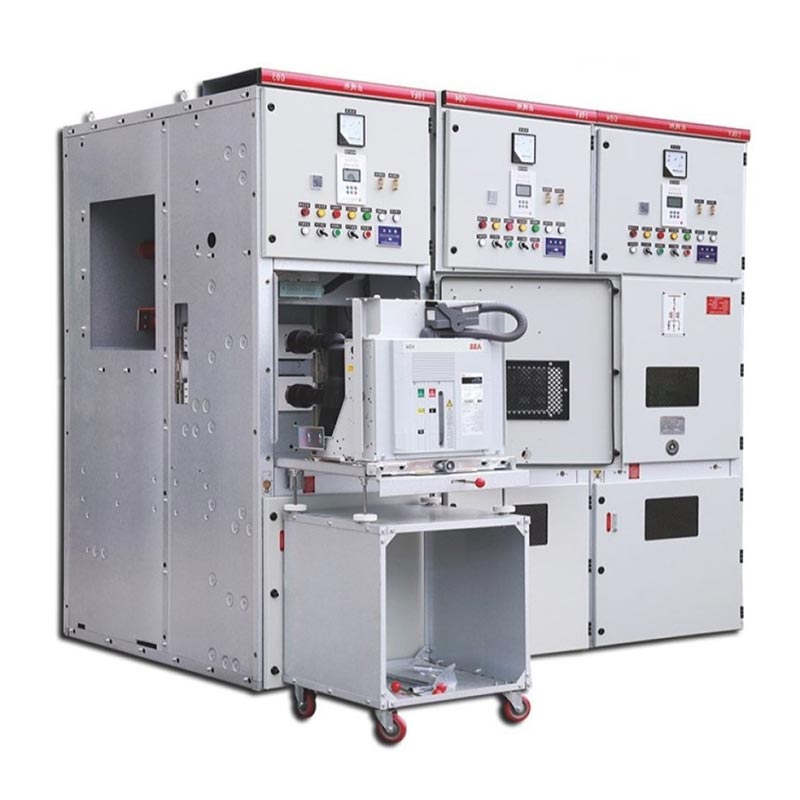

1. Desain Gerobak Tangan sing Bisa Dicopot: Gerobak Panel Vcb Indoor Voltage Medium 11kV bisa diganti kanthi lengkap, ngidini
kanggo pengawasan cepet lan panggantos tanpa mbutuhake busbar outage lengkap, Ngartekno nyuda downtime.
2. Interlocking Mekanik Lima Pencegahan Komprehensif:
- Nyegah ora sengaja mbukak lan nutup pemutus sirkuit
- Nyegah nyurung utawa narik troli pemutus sirkuit ing beban
- Nyegah nutup saklar grounding sing ora disengaja nalika ana energi
- Nyegah energizing switch grounding nalika ana ing posisi ditutup
- Nyegah ora sengaja mlebu menyang kompartemen sing duwe energi
3. Kompartemen Independen Lengkap: Partisi logam misahake wilayah fungsional, kanthi efektif nyuda busur panyebaran lan campur tangan bebarengan.
4. Operasi lan Pangopènan Ngarep: Kabeh operasi lan pangopènan bisa rampung saka ngarep kabinet, ngirit papan instalasi.
5. High Reliability lan High Safety: Meet standar internasional mainstream, karo tingkat jampel dhuwur lan resistance fault kuwat.
6. Desain Modular: Bisa dikonfigurasi kanthi fleksibel minangka kabinet baris mlebu, kabinet garis metu, kabinet metering, kabinèt bagean busbar, etc.
1. Kabinet Line Incoming (Penerimaan Grid Daya)
2. Kabinet Line Outgoing (Distribusi Daya kanggo Beban, Motor, lan Transformer)
3. Kabinet Kontrol Motor (Start-up, Stopping, lan Proteksi Motor Gedhe)
4. Kabinet Feeder Transformer (Perlindungan Transformator Distribusi)
5. Busbar Sectioning Cabinet (Busbar Sectioning lan Automatic Transfer Switching)
Tantangan Proyek: Pabrik petrokimia nduweni syarat sing dhuwur banget kanggo kesinambungan, keamanan, lan pasokan listrik
toleransi fault, mbutuhake operasi stabil long-term.
Solusi: 36 lemari pemutus sirkuit vakum Usune KYN28A-12 digunakake kanggo saluran mlebu lan metu sistem lan
kontrol motor gedhe.
Asil Operasi: Operasi terus-terusan lan stabil luwih saka 8 taun tanpa kesalahan gedhe, kanthi efektif entuk
kakehan lan proteksi short-circuit, njamin produksi uninterrupted.
Tantangan Proyek: Ruang sing winates ing ruangan distribusi daya bangunan dhuwur, mbutuhake kompak, aman, lan
peralatan gampang kanggo njaga.
Solusi: Konfigurasi 22 unit switchgear Usune KYN28A-12 kanthi struktur sing bisa diakses ing ngarep.
Asil Operasi: Panggunaan papan sing dhuwur, pangopènan sing trep, lan perlindungan sing dipercaya kanggo beban kritis
minangka lampu bangunan, AC, lan proteksi geni.
A: Bentenipun utama punika tingkat voltase dirating: KYN28A-12 cocok kanggo 12kV (kelas 10kV) sistem, nalika KYN28-24 cocok kanggo sistem 24kV (kelas 20kV). Loro-lorone dirancang miturut tingkat voltase babagan jarak insulasi, pilihan komponen insulasi, lan parameter peringkat komponen internal.
A: Nggih. Minangka produsen profesional, Usune bisa nyetel paramèter miturut syarat project kanggo ketemu standar regional sing beda kayata IEC lan ANSI, lan bisa ngatur model pemutus sirkuit, relay protèktif, lan dimensi.
A: Ing kahanan pangopènan normal, urip layanan dirancang punika 20-30 taun. Pangopènan rutin utamané kalebu tes insulasi, pemeriksaan karakteristik pemutus sirkuit, lan kalibrasi relay. Troli sing bisa ditarik struktur ngidini kanggo panggantos cepet, Ngartekno nyuda downtime pangopènan.
