Pemutus Sirkuit Vakum Tipe Lateral

The Usune Lateral Type Vacuum Circuit Breaker minangka switchgear voltase dhuwur sing dipasang ing njero ruangan, dipérang dadi rong utama. seri: VS1 (ZN63) -12 lan VS1-24. Utamane digunakake ing sistem daya telung fase 12KV, 24KV, lan 36KV, tanggung jawab pangayoman lan kontrol kanggo peralatan kothak daya lan sistem daya perusahaan industri lan pertambangan. Nggunakake teknologi pemadam busur vakum sing canggih, nduweni kecepatan mateni busur sing cepet, ukuran cilik, dawa. urip layanan, lan biaya pangopènan kurang, nggawe piranti inti indispensable ing transmisi daya modern lan sistem distribusi.

Kaluwihan inti:

1. Taun pengalaman aplikasi ing transmisi daya lan distribusi, digunakake digunakake ing industri lan pertambangan perusahaan, pembangkit listrik, lan jaringan listrik kutha lan deso, entuk pangenalan pangguna sing nyebar amarga stabil. kinerja lan operasi dipercaya.

2. Dikembangake sacara mandiri dening tim R&D profesional Usune, kanthi desain sing dipasang ing sisih sing nggabungake mekanisme operasi spring karo awak mbobol sirkuit, ngoptimalake struktur sakabèhé; interrupter vakum nggunakake APG-proses resin epoxy silinder insulating, nawakake kinerja creepage banget lan lingkungan daya adaptasi.

3. Strictly tundhuk karo GB / T1984-2014 "High Voltage Circuit Breakers", JB3855-1996 "3.6~40.5KV Indoor High Voltage Pemutus Sirkuit Vakum", DL/T403-2000 "Pemutus Sirkuit Vakum 12~40.5KV Memesan Kondisi Teknis", lan IEC62271-100: 2008 standar internasional, lan wis lulus pirang-pirang tes lan sertifikasi resmi.

4. Minangka produsen profesional peralatan listrik voltase dhuwur ing China, Usune nduweni standarisasi pabrik produksi, lan saben mbobol sirkuit ngalami testing ketat sadurunge ninggalake pabrik. Minangka dipercaya Supplier, menehi layanan sawise-sales lengkap lan technical support, mbusak uneg-uneg kanggo pangguna.

Spesifikasi Produk lan Parameter Teknis

Usune Lateral Type Vacuum Circuit Breaker nawakake macem-macem spesifikasi lan kinerja sing stabil. utama paramèter teknis (njupuk seri VS1 (ZN63) -24 minangka referensi utami) ditampilake ing tabel ing ngisor iki:

Struktur lan Fungsi

1. Struktur Sakabèhé

Mekanisme operasi lan arc-extinguishing chamber disusun ing struktur terpadu, karo utama sirkuit konduktif dadi jinis lantai-dipasang telung fase. Ruangan pemadam busur vakum kanthi longitudinal dipasang ing silinder insulasi tubular resin epoksi sing diproses APG, nyedhiyakake kinerja creepage sing apik banget, nyuda akumulasi bledug ing permukaan ruangan pemadam busur, ngindhari pengaruh faktor eksternal, lan njamin insulasi sing apik sanajan ing lingkungan sing lembab lan akeh polusi. Seri VS1-12 minangka instalasi tetep jinis, cocok kanggo switchgear tetep, lan bisa digunakake independen utawa Applied kanggo sumber daya jaringan ring, kothak-jinis trafo, lan sistem liyane.

2. Mekanisme Operasi

Pemutus Sirkuit Vakum Tipe Lateral nggunakake mekanisme sing dioperasikake pegas planar, ndhukung manual lan panyimpenan energi listrik. Motor operasi dipasang ing lemari ngarep kamar pemadam busur, dipérang dadi limang spasi perakitan, saben omah kanggo panyimpenan energi, transmisi, tripping, lan komponen buffer. Desain terpadu saka kamar arc-extinguishing lan mekanisme operasi njamin tingkat dhuwur saka cocog antarane kinerja operasional lan busur-extinguishing kamar kang mbukak lan nutup syarat, ngurangi langkah penengah, ngedhunake konsumsi energi lan gangguan, lan Ngapikake mbobol kang operasional linuwih.

Lingkungan Aplikasi

The Lateral Type Vacuum Circuit Breaker cocok kanggo lingkungan njero ruangan lan kudu ketemu ing ngisor iki syarat: suhu sekitar -15 ℃ nganti + 40 ℃; rata-rata saben dina asor relatif ≤95%, saben wulan rata-rata ≤90%; dhuwur ≤1000m; intensitas seismik ≤8 derajat; lan ora ana bledug, gas korosif, utawa polusi liyane. Cathetan: Kustomisasi dibutuhake kanggo aplikasi sing ngluwihi syarat kasebut sawise konsultasi sadurunge karo pabrikan.

Instalasi lan Commissioning

Pemutus Sirkuit Vakum Tipe Lateral ngalami tes sing ketat sadurunge ninggalake pabrik. Sadurunge energizing ing sirkuit utami, preparat ing ngisor iki kudu digawe:

1. Priksa peralatan kanggo karusakan; yen rusak, mungkasi nggunakake.
2. Ngresiki lumahing jampel saka sembarang rereged.
3. Kanthi manual operate panyimpenan energi lan mbukak / nutup fungsi, mirsani sing status normal.
4. Operate nggunakake sumber daya operasi, konfirmasi sing status normal.
5. Maju / mundur pemutus sirkuit jinis gerobak miturut spesifikasi, lan konfirmasi manawa posisi kasebut Indikator normal sawise tekan posisi sing bener.

Cathetan: Nalika nggunakake piranti sing nutup kunci, daya kudu disambungake kanggo mbukak kunci sadurunge nutup.

Kasus Aplikasi Praktis

Studi Kasus: Aplikasi ing Perusahaan Industri lan Pertambangan Gedhe ing China

Perusahaan baja gedhe ing China duwe sistem tenaga sing kompleks kanthi syarat dhuwur kanggo operasi peralatan frekuensi lan kontrol arus short-circuit. Sawise mbandhingake sawetara supplier, seri Usune VS1 (ZN63) -24 pemutus sirkuit dipilih minangka piranti proteksi inti kanggo sistem distribusi daya. Wiwit iku commissioning ing 2024, sistem wis operate stabil kanggo liwat 12 sasi tanpa gagal, kasil nangani telung short-circuit bentet, èfèktif nglindhungi peralatan lan nyegah mundhut daya mati. Perusahaan banget ngenali kinerja produk lan layanan instalasi lan komisi sing diwenehake dening pabrikan.

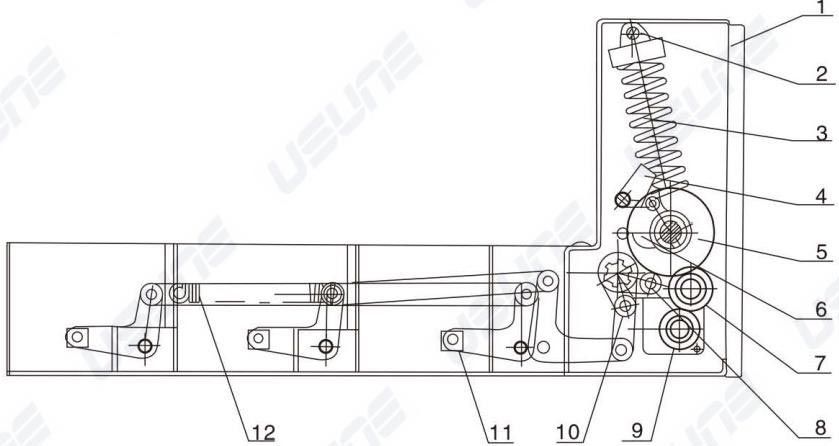

1. Ngalih kothak
2. Paku keling
3. Panutup spring
4. fitting nutup
5. Utama kabel listrik internal
6.Mekanisme Cam / operasi mekanisme
7. Gear wheel mekanisme transmisi
8. Input nyambungake tuas
9. Pengisian motor
10. mekanisme transmisi Fourlever
11. Blok transmisi
12. mekanisme tripping

Komitmen Supplier lan Produsen: Usune, minangka produsen profesional peralatan listrik voltase dhuwur ing China, nduweni pabrik standar lan R&D profesional, produksi, lan tim sawise-sales. Minangka dipercaya supplier, kita netepi prinsip "kualitas pisanan, customer utomo," strictly Ngontrol kabeh aspèk produksi kanggo mesthekake produk ketemu standar lan kabutuhan pangguna; kita nyedhiyani layanan sawise-sales lengkap kalebu panuntun dhumateng instalasi ing situs, commissioning, pangopènan, lan latihan technical, lan terus-terusan inovasi lan ngoptimalake produk kita kanggo ndhukung pangembangan industri transmisi lan distribusi daya.
