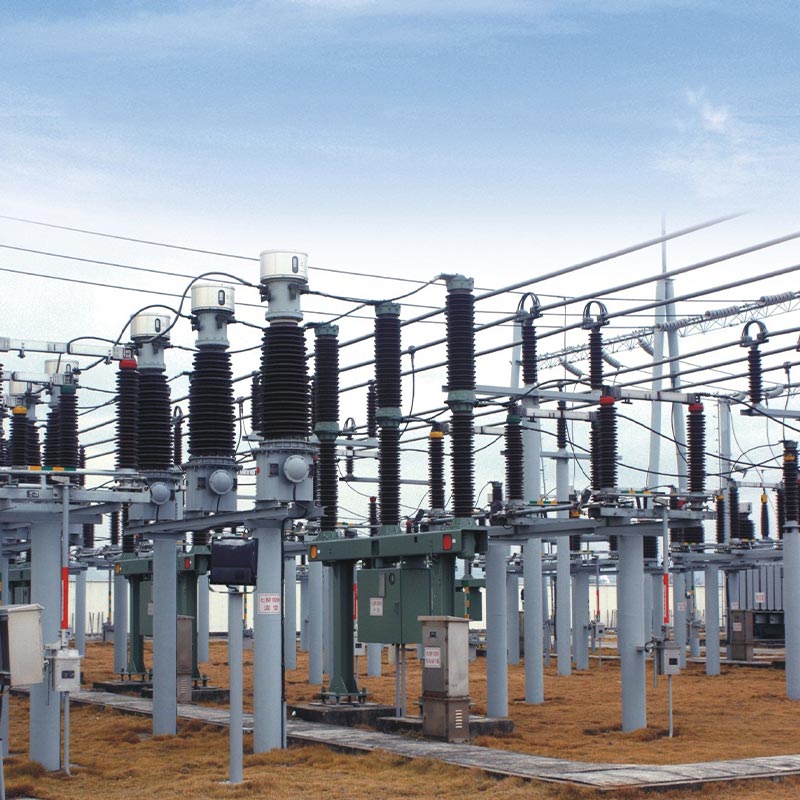

Transformator Arus 110 kV

Transformer Arus Usune LB6-110 kV minangka piranti penginderaan arus presisi dhuwur ruangan sing diadaptasi kanggo daya voltase medium lan dhuwur. kothak. Iki nganggo struktur modular lan desain nduwurke tumpukan sekunder multi-kelompok. Cara wiring bisa diatur liwat piring nyambungake njaba ing konservator lenga ndhuwur, mbisakake ngoper fleksibel antarane rasio arus dual kanggo ketemu deteksi saiki lan kabutuhan pangayoman fault saka kahanan operasi beda.

Produk iki tundhuk karo standar nasional GB/T20840.2-2014 lan standar elektroteknik internasional IEC. Iku kalebu model standar, dhuwur, lan tahan polusi, menehi pangukuran lan perlindungan sing apik banget akurasi. Cocog kanggo kahanan ruangan konvensional lan atos, minangka peralatan pendukung utama transmisi daya domestik 110kV lan sistem distribusi.

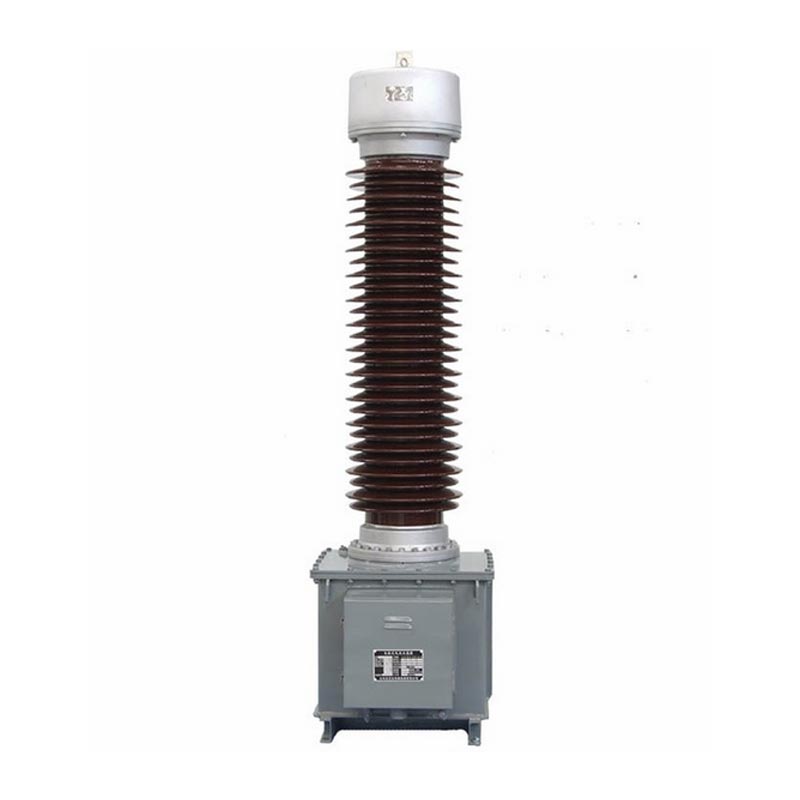

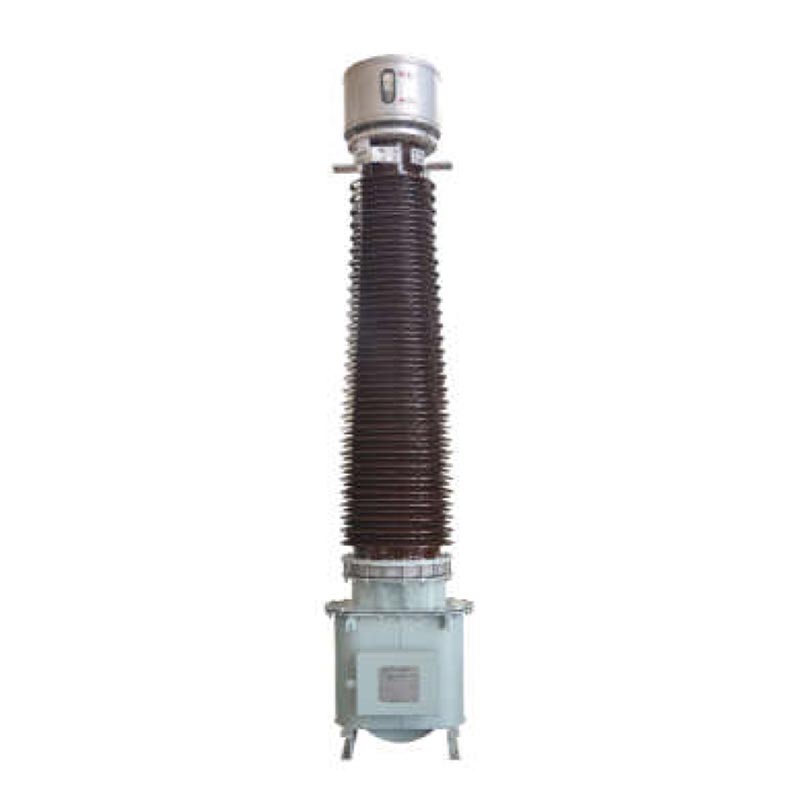

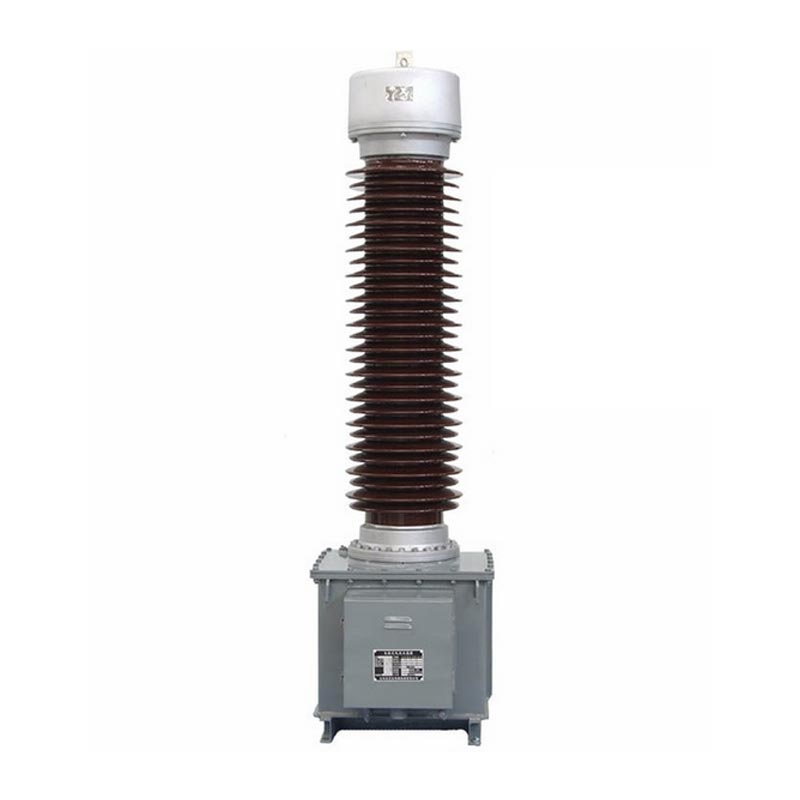

LB6-110kV Trafo arus kapasitif

Panjelasan Model lan Kahanan Operasi sing Ditrapake

1. Arti Kode Model

Model produk lengkap yaiku LB6-110kV (kombinasi akurasi + rasio arus), kanthi segmen sing jelas lan standar. panjelasan:
- Model Dasar: L kanggo trafo saiki, B kanggo tingkat proteksi, 6 kanggo nomer seri desain, 110 kanggo voltase dirating 110kV, W2 kanggo desain anti-polusi sekunder
- Kombinasi Kelas Akurasi: Ndhukung pirang-pirang kombinasi belitan kayata P/P/P/0.5 lan P/P/0.2, kalebu 0.2/0.5 level metering windings lan 5P/10P level proteksi windings, balancing dhuwur tliti metering lan fault dipercaya pangayoman.
- Spesifikasi Rasio Saiki: Ditandhani minangka 2*a/c, ndhukung peralihan rasio arus ganda, sambungan seri yaiku a/c, sambungan paralel 2*a/c, arus primer meliputi 2×50A~2×1000A, arus sekunder 1A/5A spesifikasi lengkap

2. Kahanan Operasi sing ditrapake

- Suhu sekitar: Cocog kanggo kahanan operasi saka -25 ℃ nganti +40 ℃, kanthi suhu maksimum saben dina + 30 ℃. syarat suhu Ultra-kurang bisa selaras lan rembugan.
- Altitude: Model standar cocok kanggo dhuwur ≤1000m; Model dhuwur-dhuwur GYW cocok kanggo dhuwure ≤4000m.
- Adaptasi Lingkungan: Jarak creepage bisa dipilih saka 16mm/KV nganti 31mm/KV, cocok kanggo macem-macem skenario kalebu konvensional, proteksi karat pesisir, lan aplikasi anti-fouling dhuwur-dhuwur.

Fitur Struktural Inti

1. Optimized Insulation System

Makaryakke teknologi insulasi lenga-kertas kapasitif, karo kertas kabel voltase dhuwur mbungkus inti nduwurke tumpukan utami. Iki nduweni lapisan pelindung kapasitor multi-lapisan, kanthi lapisan njero disambungake menyang tegangan dhuwur lan njaba. lapisan lemah, asil ing distribusi medan listrik seragam lan safety jampel Ngartekno apik wates.

2. Struktur Winding Reliable

Gulungan primer nduweni struktur berbentuk U. Model 2 × 400A lan ngisor nggunakake kabel tembaga warata kertas-kebungkus, nalika model 2 × 500A ~ 2 × 1000A nggunakake tabung aluminium semi-bunder pindho, nyediakake kapasitas mbeta saiki kuwat. Ing nduwurke tumpukan dipérang dadi rong bagean karo papat terminal, saéngga ngoper fleksibel antarane rasio saiki dual.

3. Desain Proteksi sing Disegel kanthi lengkap

A tank expansion logam dipasang ing ndhuwur kanggo otomatis ijol kanggo expansion lan kontraksi saka volume lenga trafo disebabake owah-owahan suhu, ngisolasi saka udara internal lan eksternal, nyegah Kelembapan lan tuwa lenga, lan ndawakake umur peralatan.

4. Instalasi Trep lan Maintenance

bolongan ngangkat wis dibor ing ngisor tank nggampangake hoisting peralatan; sawetara bolts grounding njamin grounding dipercaya saka peralatan lan windings secondary; kothak prapatan dilengkapi Clamps darmabakti kanggo kabel standar lan aman.

Parameter Teknis Inti

1. Parameter sing dirating

Dirating voltase operasi 110kV, maksimum voltase operasi 126kV, dirating frekuensi 50Hz, polaritas subtractive.

2. Isolasi Tahan Tingkat Tegangan

Isolasi internal primer menyang sekunder lan lemah 185kV / 1min, sekunder kanggo lemah 3kV / 1min; insulasi njaba Tegangan uji kering 230kV, voltase uji basah 185kV, tegangan tahan anti-polusi tinggi puncak tekan 560kV.

3. Performance Akurasi

0.2 / 0.5 kesalahan metering kelas, prabédan phase minimal, ketemu syarat metering tliti dhuwur; komposit kurang kesalahan kanggo tingkat pangayoman 5P / 10P, mbisakake respon cepet kanggo arus fault kothak.

4.Short-Circuit Resistance Performance

Stabilitas termal saiki 5.3KA ~ 45KA, stabilitas dinamis saiki 13KA ~ 115KA, bisa tahan kothak impact short-circuit lan nuduhake stabilitas operasional kuwat.

Kasus Aplikasi Teknik Aktual:

Kasus: Proyek Upgrade Gardu Perkotaan Zhejiang 110kV

Ing taun 2024, proyek upgrade suburban 110kV suburban Zhejiang Jiaxing melu tuku 32 Usune. LB6-110kV-2× 300/5 (5P30 / 5P30 / 0,5) trafo saiki. Dumunung ing kluster industri kanthi beban gedhe fluktuasi, proyek mbutuhake akurasi metering lan sensitivitas pangayoman sing dhuwur banget. Sawise komisioning, peralatan bisa kanthi ngumpulake data bus saiki, mbisakake ngawasi mbukak nyata-wektu lan cepet fault tripping. Data operasional taunan nuduhake yen kesalahan metering adoh ing ngisor watesan standar nasional, lan pangayoman tumindak akurat lan dipercaya, rampung ngrampungake akurasi metering peralatan lawas.

Spesifikasi Instalasi, Operasi, lan Pangopènan

1.Pemeriksaan Pra-Pasang

Sadurunge instalasi, inspeksi visual dibutuhake kanggo ngilangi cacat kayata bushing porselen sing rusak, lenga. bocor, lan paramèter nameplate sing ora cocog; verifikasi yen tingkat lenga expander cocog karo suhu sekitar, lan nambah lenga trafo qualified (kekuwatan listrik ≥45kV) yen tingkat lenga kurang.

2. Requirements Instalasi

Peralatan kasebut kudu diangkut lan diangkat kanthi vertikal ing kabeh proses, kanthi sudut miring transportasi ≤15°. Hoisting mung diijini liwat bolongan hoisting ngisor; tekanan ing bushing porselen lan lenga konservator wis strictly dilarang. Gaya tarik horisontal maksimum ing terminal utama P1 yaiku ≤2000N, lan ing P2 iku ≤3000N; awak peralatan lan lapisan shielding kudu andal lemah kanggo njamin safety operasional.

3. Aturan Operasi lan Pangopènan

Sajrone operasi, nduwurke tumpukan sekunder kudu ora mbukak-circuited kanggo ngindhari risiko voltase dhuwur lan karusakan peralatan. Struktur sing ditutup kanthi lengkap ora mbutuhake pangopènan ing kahanan operasi normal. Priksa kebersihan ing bushing porselen lan tingkat lenga seprapat. Yen segel rusak utawa jampel lembab, bali unit menyang pabrik kanggo pangatusan vakum lan panggantos lenga langsung.

4. Requirements panyimpenan

Transformer Arus 110 kV kudu disimpen ing lingkungan sing garing lan duwe ventilasi sing apik, ngindhari sinar srengenge langsung lan udan. Ing ngisor saka tank lenga kudu paling sethithik 50 mm ing ndhuwur lemah, lan suhu panyimpenan kudu paling sethithik -30 ℃. Sawise siji taun panyimpenan, resistance insulasi lan koefisien mundhut dielektrik kudu dites periodik. Yen ing Paint peels mati sawise ingkang dipun danguaken panyimpenan, repainting kudu rampung sakcepete.

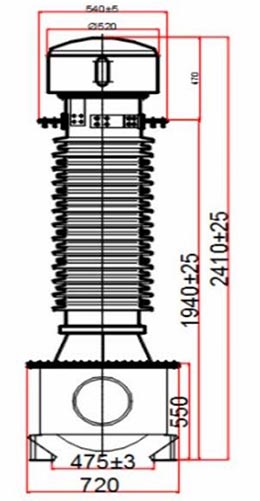

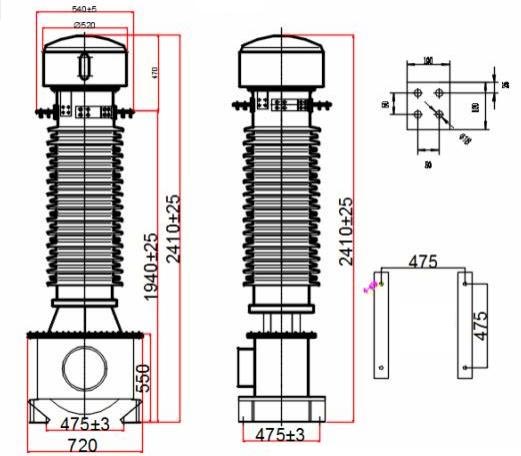

LB 6 - 110 kV tampilan lan dimensi instalasi

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes

FAQ

Q1: Carane ngalih rasio saiki dual ing LB6-110 kV Transformer Saiki?

Ora ana panggantos peralatan sing dibutuhake. Cukup nyetel cara kabel konektor eksternal ing lenga ndhuwur conservator: nalika nduwurke tumpukan utami disambungake ing seri, rasio saiki basa a / c; nalika disambungake ing podo karo, iku pindho rasio saiki 2 * a / c. Operasi prasaja lan ora mbutuhake peralatan khusus, bisa adaptasi kanggo kondisi mbukak beda, èfèktif nyuda biaya panggantos peralatan.

Q2: Apa bedane antarane model standar, anti-polusi, lan dhuwur?

Telung model nuduhake kinerja listrik inti padha, karo optimizations struktural ngarang kanggo tartamtu skenario: ① Model standar cocok kanggo lingkungan konvensional nganti dhuwur 1000m, kanthi creepage jarak 16mm/KV; ② Model anti-polusi W2 cocok kanggo wilayah pesisir lan industri sing polusi, kanthi kadohan creepage 20mm/KV lan nambah resistance karat lan polusi; ③ Model dhuwur GYW yaiku cocok kanggo wilayah sing dhuwure nganti 4000m, kanthi jarak creepage maksimal 31mm/KV, lan bisa tahan hawa sing sithik. tekanan lan lingkungan radiasi ultraviolet sing kuwat.

Q3: Apa pancegahan safety inti kanggo operasi peralatan jangka panjang?

Pisanan, nduwurke tumpukan sekunder kudu dilakokno ing beban utawa short-circuited; sirkuit mbukak strictly dilarang kanggo nyegah risak voltase dhuwur lan kacilakan bundhas pribadi. Kapindho, mesthekake grounding dipercaya saka prapatan kothak lan bolt grounding ngisor tank lenga, lan kabel grounding meets specifications supaya statis pangumpulan listrik. Katelu, sajrone operasi normal, disassembly saka struktur sing disegel lan sampling sewenang-wenang dilarang. Ajeg nyoba mundhut dielektrik lan data discharge parsial kanggo njamin kinerja jampel stabil.

Kaluwihan Produk lan Jaminan Layanan

Minangka produsen profesional lan supplier peralatan listrik voltase dhuwur ing China, Usune Electric's LB6-110 kV Current Transformer nduweni kaluwihan sing signifikan: produksi pabrik standar, kanthi ketat mematuhi domestik lan internasional. standar industri, njamin akurasi stabil lan daya adaptasi lingkungan kuwat; lan ditutup kanthi lengkap, desain-free pangopènan, Ngartekno nyuda operasi sakteruse lan biaya pangopènan. Perusahaan nyedhiyakake a layanan siji-mandeg kalebu pilihan lan kustomisasi, panuntun dhumateng teknis, instalasi ing situs, lan sawise-sales pangopènan. Parameter bisa dioptimalake miturut kabutuhan proyek, nyedhiyakake jaminan sing bisa dipercaya kanggo aman lan operasi stabil saka sistem jaringan daya 110kV.
