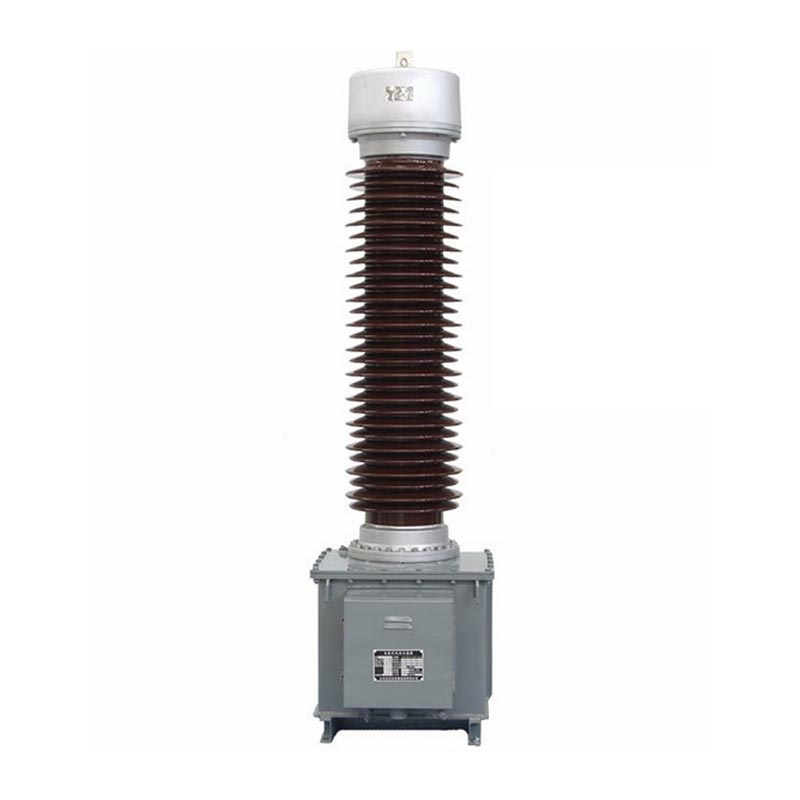

Transformator Arus njaba

Transformator arus ruangan kapasitif LB6-110kV minangka peralatan pendukung tegangan dhuwur inti saka Zhejiang Yousen Listrik. Dirancang khusus kanggo kahanan operasi ruangan sing rumit, nduweni kertas minyak sing disegel kanthi lengkap insulasi struktur dicelup minyak, tegangan operasi 110kV, tegangan operasi maksimum 126kV, lan kompatibel karo jaringan listrik AC 50Hz/60Hz, nyukupi syarat operasional titik netral sing ora digarap kanthi efektif sistem.

Produk iki nggabungake fungsi pangukuran lan proteksi, dilengkapi gulungan metering kelas 0.2 lan 0.5 kelas. lan 5P / 10P pangayoman windings. Ndhukung rasio transformasi dual kanggo ngalih sambungan seri lan paralel, kanthi jangkoan saiki utami 2×50A–2×1000A lan output sekunder 1A/5A. Nggunakake manufaktur presisi pangolahan ing pabrik biso dipercoyo, prodhuk pamer daya adaptasi lingkungan banget: model standar punika cocok kanggo dhuwur ngisor 1000m, nalika model GYW dhuwur dhuwur bisa operate stabil ing 4000m dhuwur. Iku wiyar digunakake ing gardu kutha lan deso, sumber daya industri lan pertambangan, lan skenario pembangkit listrik energi anyar.

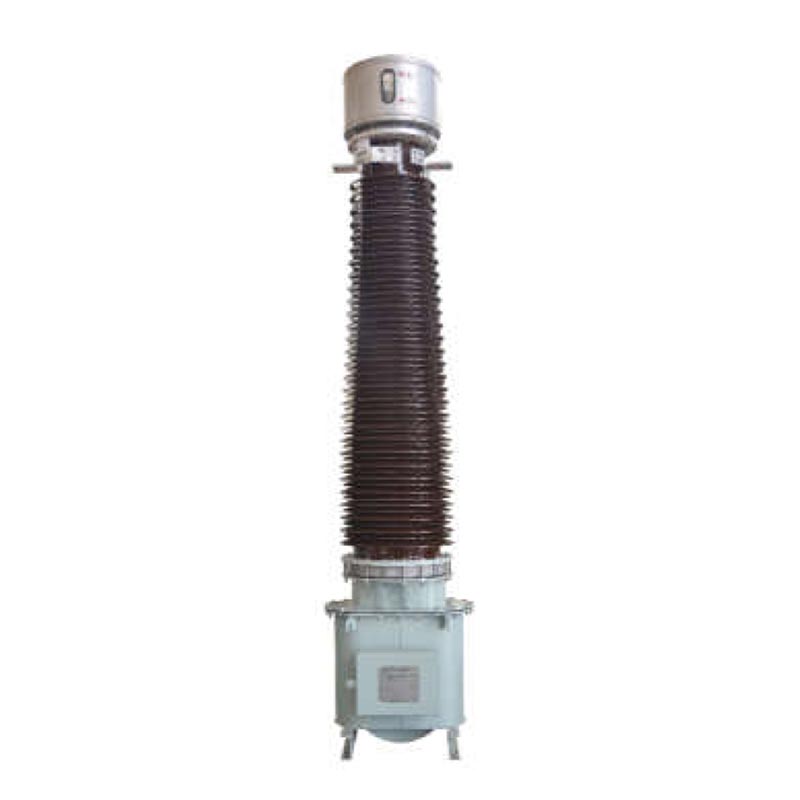

LB6-110kV Trafo arus kapasitif

Katerangan Model lan Kahanan Dianggo

1. Panjelasan Parameter Model

Nomer model lengkap kanggo Transformer Arus Outdoor yaiku LB6-110kV P/P/P/0.5ab/c, dipérang dadi telung inti definisi:
- Model Dasar: L nuduhake trafo saiki, B nuduhake tingkat proteksi, 6 nuduhake nomer seri desain, 110 nuduhake tingkat voltase dirating, lan W2 nggantosi konfigurasi anti-polusi secondary.
- Kombinasi Presisi: Dibangun ing papat set gulungan sekunder, kalebu siji puteran metering kelas 0,5 lan telung P-kelas pangayoman windings, ndhukung macem-macem kombinasi tliti kanggo ngganti menyang metering beda lan syarat tliti pangayoman.
- Rasio Saiki: Ditandhani 2*a/c, ndhukung dual rasio switching. Rasio punika a / c nalika conservator lenga ndhuwur konektor external disambungake ing seri, lan 2 * a / c nalika disambungake ing podo karo. On-site wiring ngidini kanggo gampang ngoper.

2. Kondisi Operasional Standar

- Suhu sekitar: Maksimum +40 ℃, Minimal -25 ℃, Maksimum Rata-rata Saben + 30 ℃; Kondisi suhu ultra-kurang bisa dadi selaras lan rembugan.
- Altitude Instalasi: Tipe standar ≤1000m; LB6-110 GYW jinis Altitude Dhuwur ≤4000m.

Fitur Struktural Produk

1.Winding lan Insulasi Struktur

Penggulungan primer nganggo struktur berbentuk U. Spesifikasi 2 × 400A lan ngisor nggunakake tembaga warata sing diisolasi kertas kabel, nalika specifications saka 2×500A–2×1000A nggunakake pindho lobed tabung aluminium semi-bunder. Inti migunakake a proses jampel lenga-kertas kapasitif, karo kertas kabel voltase dhuwur mbungkus jampel utama. Multiple lapisan saka shielding kapasitor nggawe lapangan listrik seragam, karo lapisan utama disambungake menyang voltase dhuwur lan njaba lapisan lemah, Ngartekno nambah safety jampel. Ing nduwurke tumpukan utami dipérang dadi rong bagean karo papat terminal, nyambungake menyang tank lenga ndhuwur kanggo rasio gampang ngoper.

2. Desain Proteksi sing disegel

A expander logam dipasang ing ndhuwur kanggo otomatis ijol kanggo owah-owahan ing volume lenga insulating disebabake variasi suhu, ngisolasi udhara lan nyegah tuwa lenga amarga kelembapan, saéngga ndawakake umur peralatan. Expander nduweni jendhela pengamatan level lenga sing dibangun kanggo ngawasi level minyak kanthi nyata. Kabeh sekunder terminal lan terminal shielding utami disambungake tengah menyang kothak prapatan tank lenga, mesthekake kabel standar lan kemampuan anti-gangguan kuwat.

3. Struktur Instalasi Aman

Tangki minyak dilas saka piring baja berkualitas tinggi, kanthi bolongan angkat sing wis dibor ing sisih ngisor supaya stabil. ngangkat sakabèhé. Kothak persimpangan lan tangki minyak dilengkapi bolt grounding khusus kanggo njamin dipercaya grounding saka nduwurke tumpukan sekunder lan kabeh unit. Produk kasebut nduweni desain polaritas sing suda; nalika utami saiki P1 mlebu lan P2 metu, arus sekunder metu saka S1 / S2 / S3, cocog karo kabel standar industri logika lan nggampangake commissioning ing situs.

Parameter Teknis Inti

1. Parameter Listrik dhasar

- Rated Tegangan Operasi: 110kV; Tegangan operasi maksimum: 126kV
- Dirating Frekuensi: 50/60Hz; Polaritas: polaritas subtraktif
- Rated Primary Current: 2×50A～2×1000A (Kasedhiya sawetara spesifikasi)
- Rated Secondary Saiki: 1A, 5A
- Kapasitas Output Sekunder: 15VA ~ 50VA (adaptif kanggo rasio trafo)

2. Standar Kesalahan Akurasi

- Kelas Pangukuran (0.2/0.5): Kesalahan saiki ± 0.2%～±1.5%, beda fase 10′～90′, ketemu energi presisi dhuwur syarat metering.
- Kelas Proteksi (5P / 10P): kesalahan saiki kelas 5P ≤±1%, kesalahan komposit ≤5%; kesalahan komposit kelas 10P ≤10%, operasi pangayoman dipercaya ing cilik saka fault sistem.

3. Tahan Parameter Tegangan lan Insulasi

- Frekuensi Daya Tahan Tegangan: 185kV/1min kanggo sirkuit primer lan sekunder lan menyang lemah; 3kV/1min kanggo sirkuit sekunder lan menyang lemah; 5kV / 1min kanggo tameng utama menyang lemah. Test garing insulasi njaba: 230kV; teles tes: 185kV.
- Tegangan Tahan Impuls Kilat: Isolasi internal 450kV; Tipe anti-polusi dhuwur-dhuwur GYW2 nganti 560kV.
- Jarak Creepage: Tipe standar ≥16mm/kV; jinis anti-polusi nganti ≥31mm/kV, cocok kanggo lingkungan atos kayata wilayah pesisir, polusi industri, lan papan sing dhuwur.

4. Short Circuit Stabilitas Parameter

Peralatan kasebut nampilake kinerja stabilitas termal lan dinamis sing apik. Kanggo spesifikasi 300-600A, ing saiki stabilitas termal short-time bisa tekan 31.5-45kA, lan saiki stabilitas dinamis bisa tekan 80-115kA, bisa nahan arus short-circuit langsung lan nyegah karusakan peralatan.

Kasus Aplikasi Donya Nyata

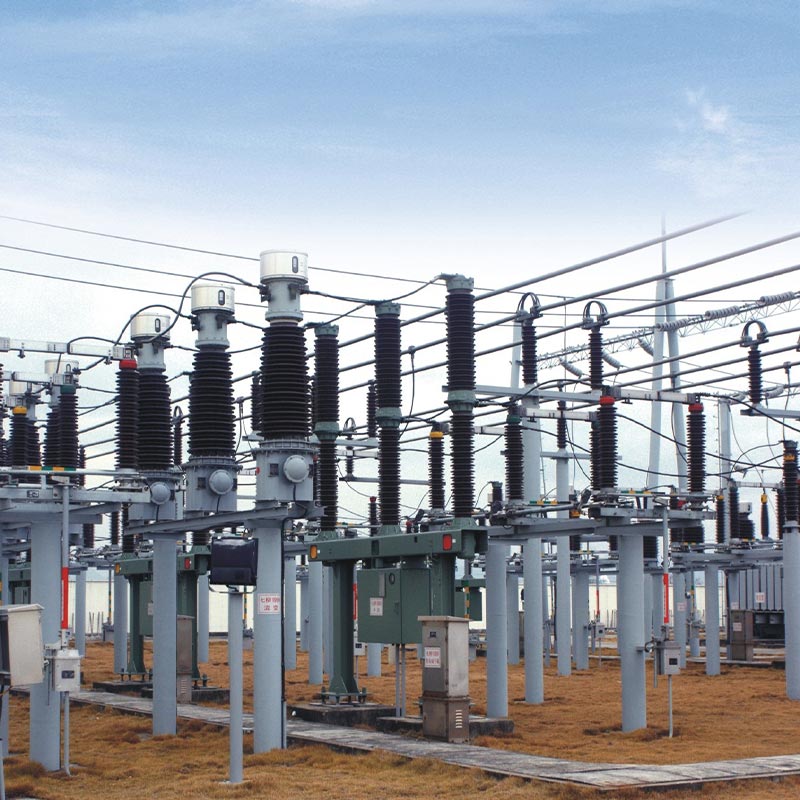

Transformer Arus Luar Usune LB6-110kV kasil ditrapake kanggo upgrade gardu listrik 110kV. project ing East China, ngganti peralatan outdated lan mecahaken masalah kayata akurasi kurang, cuaca miskin resistance, lan asring pangopènan.

Proyèk iki dumunung ing taman industri pinggiran kutha, sawijining wilayah sing ditondoi kanthi kelembapan lan rada sithik polusi industri, nyuplai daya kanggo sawetara perusahaan manufaktur. Proyek milih LB6-110kV GYW model dhuwur-dhuwur anti-polusi (2× 300 / 5A, 5P30 / 5P30 / 0.5S / 0.2S kombinasi akurasi). Sawise luwih saka rong taun saka operasi stabil, ing 0.2S/0.5S dhuwur tliti windings njamin metering akurat kanggo pangguna industri, nalika belitan proteksi kaping pirang-pirang mbisakake respon cepet kanggo fluktuasi jaringan lan kesalahan sirkuit cendhak cilik, entuk nul lelungan palsu lan nul gagal trip. Struktur sing disegel kanthi efektif nolak kelembapan lan rereged korosi, tanpa bocor lenga utawa masalah tuwa insulasi, nyuda beban kerja pangopènan luwih saka 60%, kanthi verifikasi stabilitas lan linuwih produk ing kahanan operasi sing atos.

LB 6 - 110 kV tampilan lan dimensi instalasi

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes

FAQ

Q1: Kepiye cara ngalih ing antarane rasio saiki dual ing situs?

Ora peralatan disassembly dibutuhake. Mung konfigurasi wiring saka konektor external ing lenga ndhuwur konservator perlu imbuhan. Sambungan seri saka gulungan primer yaiku rasio dasar a/c; sambungan paralel asil ing pindho rasio saiki utami 2*a/c. Peralatan dikirim kanthi podo karo kanthi standar; mung tindakake diagram wiring kanggo ngoper cepet tanpa mengaruhi jampel peralatan utawa umur.

Q2: Skenario endi sing cocog kanggo model insulasi lan anti-polusi sing beda?

Jinis standar (≥16mm / kV) cocok kanggo wilayah dataran kanthi lingkungan sing apik ing ngisor 1000m; W jinis anti-polusi (≥20mm / kV) cocok kanggo skenario polusi industri kutha lan umum; Tipe anti-polusi dhuwur-dhuwur GYW (≥25mm / kV) cocok kanggo wilayah dhuwur-dhuwur ngisor 4000m; Jinis ditingkatake GYW2 (≥31mm/kV) dirancang kanggo ekstrem kahanan kayata semprotan uyah pesisir, polusi industri abot, lan dhuwur banget, menehi kuwat kinerja anti-tuwa isolasi.

Q3: Apa pertimbangan pangopènan inti kanggo Transformer Arus Outdoor?

Kaping pisanan, operasi sirkuit mbukak sekunder dilarang banget kanggo ngindhari risiko induksi voltase dhuwur. Kapindho, ing struktur sing disegel ora kudu dibongkar kanthi sewenang-wenang; operasi bebas pangopènan bisa ing normal kahanan. Katelu, mundhut dielektrik lan resistance insulasi kudu dites saben taun, lan data kudu Sejatine konsisten karo nilai pabrik. Papat, tingkat lenga kudu dipriksa musiman, lan qualified lenga trafo kudu ditambahake sakcepete nalika tingkat lenga kurang.

Kaluwihan lan Ringkesan produk

Seri Usune LB6 110kV/126kV Transformator Arus Luar Ruangan, kanthi desain standar, kinerja stabil, lan adaptasi lingkungan kuwat, solves TCTerms pain saka peralatan tradisional kayata kerentanan kanggo Kelembapan, gampang tuwa lenga, lan kemampuan anti-fouling sing ringkih. Rasio fleksibel lan kombinasi akurasi bisa ketemu kabutuhan beda-beda saka metering kothak daya, pangayoman relay, lan ngawasi daya industri. Minangka kualitas dhuwur peralatan voltase dhuwur diprodhuksi ing pabrik Cina biso dipercoyo, menehi Highly dipercaya, biaya-efektif, lan solusi pangopènan kurang kanggo proyèk daya global, nggawe supplier dipercaya kanggo perusahaan kothak daya lan kontraktor engineering.
