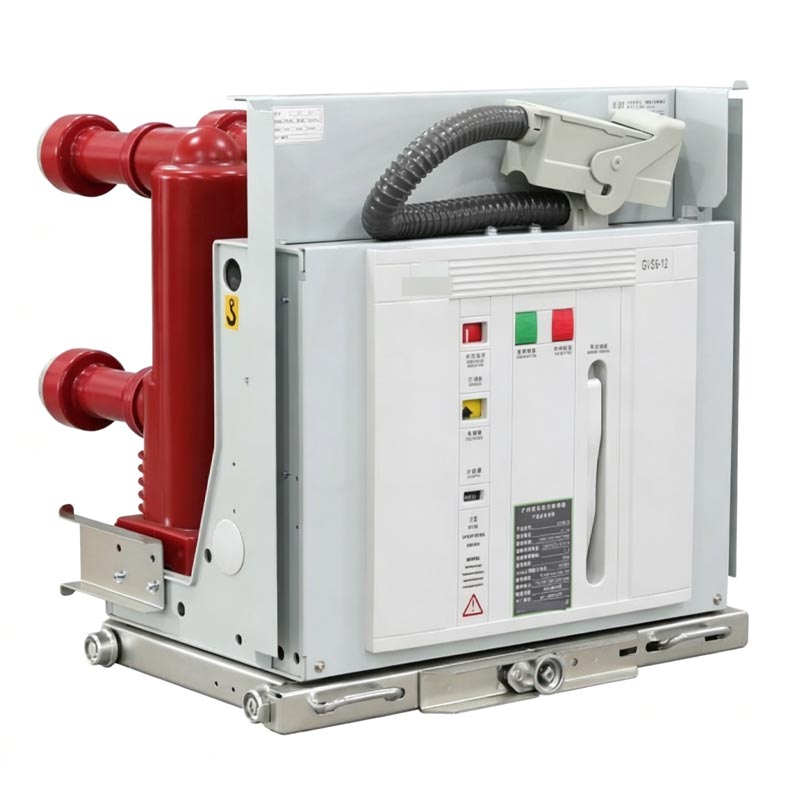

Hv Ing njero ruangan vakum Circuit Breaker

Pemutus Sirkuit Vakum Indoor HV yaiku pemutus sirkuit vakum telung posisi voltase dhuwur ing njero ruangan, dipanggonke minangka "aman, dipercaya, efisien, bebas pangopènan, lan bisa adaptasi kanggo kabeh skenario." Iku cocok kanggo daya 3.6-12kV sistem, ngarahake titik pain saka mbobol sirkuit tradisional lan dadi unit pangayoman inti kanggo daya kothak lan peralatan industri.

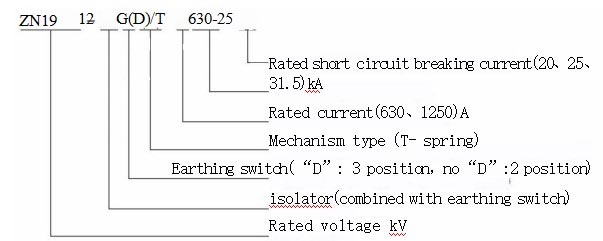

Kode item lan makna

Cathetan: Yen ora ana switch grounding, poros operasi grounding tumindak minangka poros interlocking, lan dimensi tetep ora owah.

Kaluwihan inti

1. Kinerja Electromechanical Superior lan umur dawa

Struktur mekanik sing stabil lan kinerja listrik sing apik. Umur mekanik tekan 3000 siklus kanggo ngalih pedhot, 10000 siklus kanggo mbobol sirkuit, lan 3000 siklus kanggo grounding ngalih. Sirkuit utama nggunakake kutub sing dipasang ing negara padhet, ningkatake kemampuan adaptasi lingkungan lan keandalan insulasi, entuk operasi tanpa pangopènan lan nyuda biaya pangopènan.

2. Desain Modular lan Operasi Trep

Bingkai modular nggabungake pirang-pirang komponen inti, entuk desain miniatur. Mekanisme operasi bisa bisa diganti lan dijaga kanthi mandiri, ndhukung operasi manual, panyimpenan energi AC/DC, lan remot kontrol, adaptasi kanggo kabutuhan operasional beda lan nambah efficiency.

3. Multiple Proteksi kanggo Nyegah Misoperation

The HV Indoor Vacuum Circuit Breaker dilengkapi piranti interlocking elektromekanis sing komprehensif. Ing disconnector wis katon break sawise tripping, lawang kabinet interlocked karo saklar grounding, lan garis metu dilengkapi sensor indikator live-line tanpa kontak, kanthi lengkap njamin operasional lan safety peralatan.

4. Aplikasi Versatile

Iku adapts kanggo macem-macem jinis kabinet lan bisa diinstal ing loro arah maju lan mbalikke. Cocog kanggo macem-macem beban, iku utamané cocok kanggo skenario nglibatno operasi Kerep lan sawetara short-circuit saiki. gangguan, nyukupi kabutuhan distribusi daya sing beda-beda.

Parameter Teknis Inti

Kasus Aplikasi Nyata-Donya

Pasinaon kasus saka perusahaan industri lan pertambangan ukuran menengah ing China wétan verifikasi praktis produk kasebut. nilai: Sistem distribusi daya 10kV perusahaan kang Originally digunakake mbobol sirkuit lenga tradisional, kang nandhang sangsara saka mundhut dhuwur, pangopènan rumit, lan tingkat kegagalan dhuwur (8%). Sawise ngganti sirkuit rusak karo HV Pemutus Sirkuit Vakum ing njero ruangan ing taun 2023, operasi tanpa pangopènan diraih, ngirit 30,000 RMB ing pangopènan taunan biaya, ngurangi konsumsi energi dening 68%, Mudhunake tingkat Gagal kanggo ngisor 1%, lan mesthekake operasi stabil kanggo 18 wulan tanpa gagal. Iki kanthi lengkap nuduhake nilai produk ing "ngurangi biaya, ningkatake efisiensi, lan safety," nuduhake kemampuan profesional Usune minangka pemasok.

Pandhuan Panggunaan lan Pangopènan Produk

1. Kahanan Operasi sing ditrapake

The HV Indoor Vacuum Circuit Breaker cocok kanggo lingkungan njero ruangan kanthi dhuwur ≤1000m, intensitas seismik ≤8 derajat, lan ora ana korosi mbledhos utawa geter abot, kanthi asor rata-rata saben dina <95% lan rata-rata saben wulan asor <90%. Kanggo dhuwur ing ndhuwur 1000m, petungan profesional dibutuhake nalika milih.

2. Prosedur Operasi

Ndhukung operasi manual lan listrik: Operasi manual mbutuhake gagang panyimpenan energi khusus kanggo energi panyimpenan sadurunge nutup lan mbukak pemutus sirkuit; operasi listrik mbutuhake sambungan menyang daya secondary pasokan, panyimpenan energi, lan operasi liwat tombol kontrol. Saklar isolasi mbukak searah jarum jam lan nutup nglawan arah jarum jam. Lawang kabinèt lan saklar grounding disambungake kanggo safety.

3. Requirements pangopènan

Kabeh unit ora pangopènan; interrupter vakum mung kudu dititi priksa yen karusakan njaba dicurigai. Mekanisme operasi mbutuhake pengawasan biasa, lan njaba kudu di resiki sawise 5 taun operasi utawa sawise pangopènan. Pangopènan kudu ditindakake dening personel sing mumpuni; sumber daya tambahan kudu pedhot dhisik.

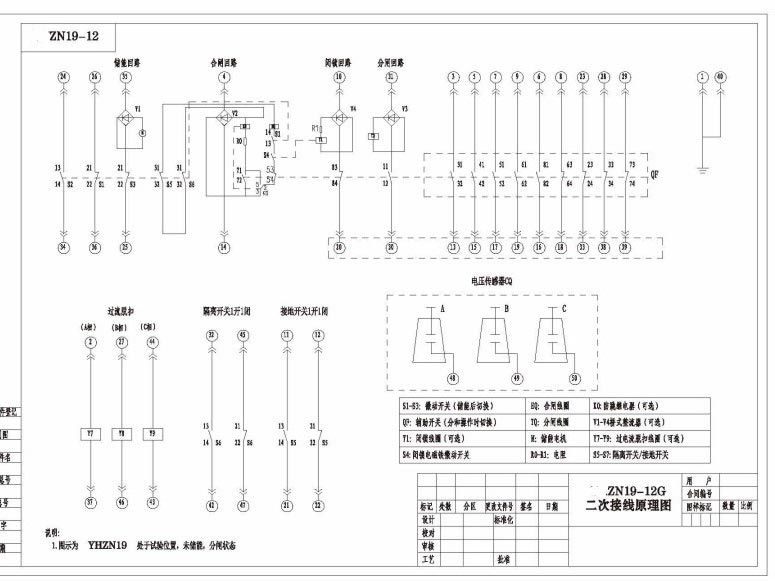

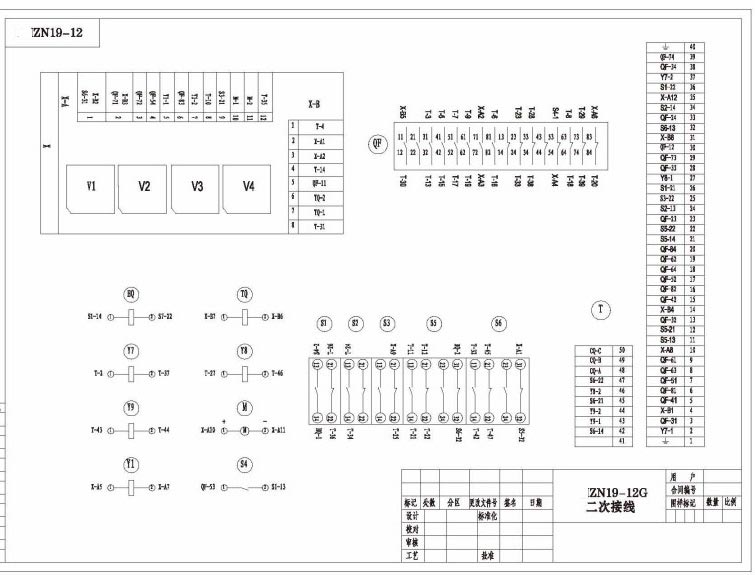

dimensi njaba lan wiring diagram

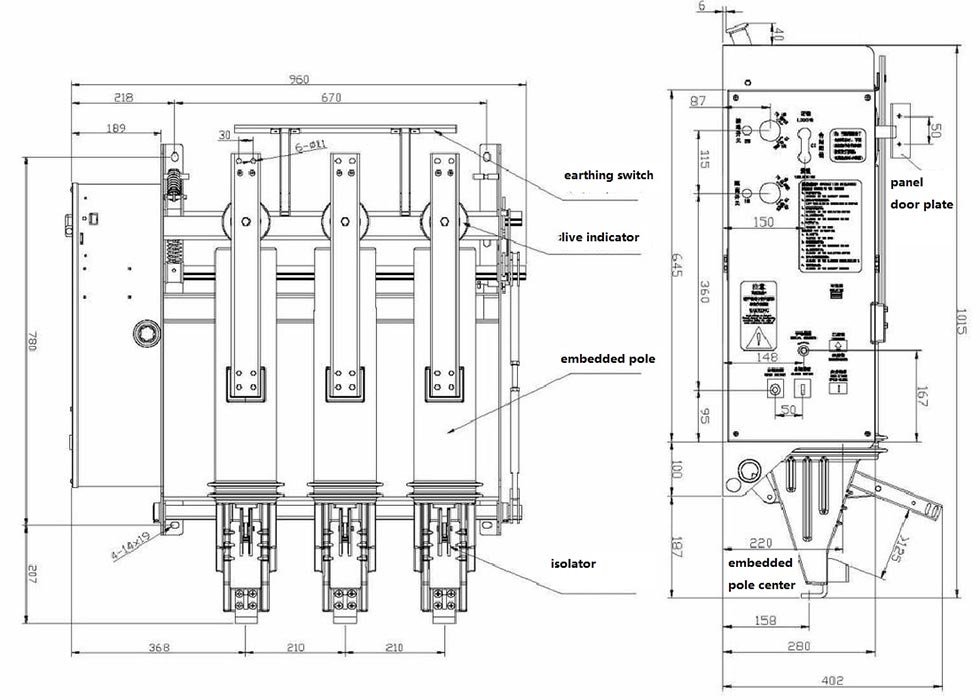

ZN19-12GD/(1250)-(31.5) instalasi inversi

ZN19-12GD/(1250)-(31.5) instalasi normal

Jaminan Merek lan Keuntungan Kemitraan

Minangka pabrikan profesional, Usune duwe pabrik modern. Pemutus Sirkuit Vakum Indoor HV kita ngalami kinerja kaku lan mechanical break-in testing sadurunge ninggalake pabrik; packaging lan transportasi sing standar kanggo mesthekake peralatan teka ing kondisi apik. Minangka supplier domestik berkualitas tinggi ing China, Usune nyedhiyakake solusi khusus, layanan sawise-sales lengkap, lan pangiriman cepet. Produk kita diekspor menyang luar negeri, nggawe kita pilihan preferred ing industri kanggo kualitas unggul, lan kita terus-terusan nyedhiyani kedhaftar karo dipercaya solusi distribusi daya.
