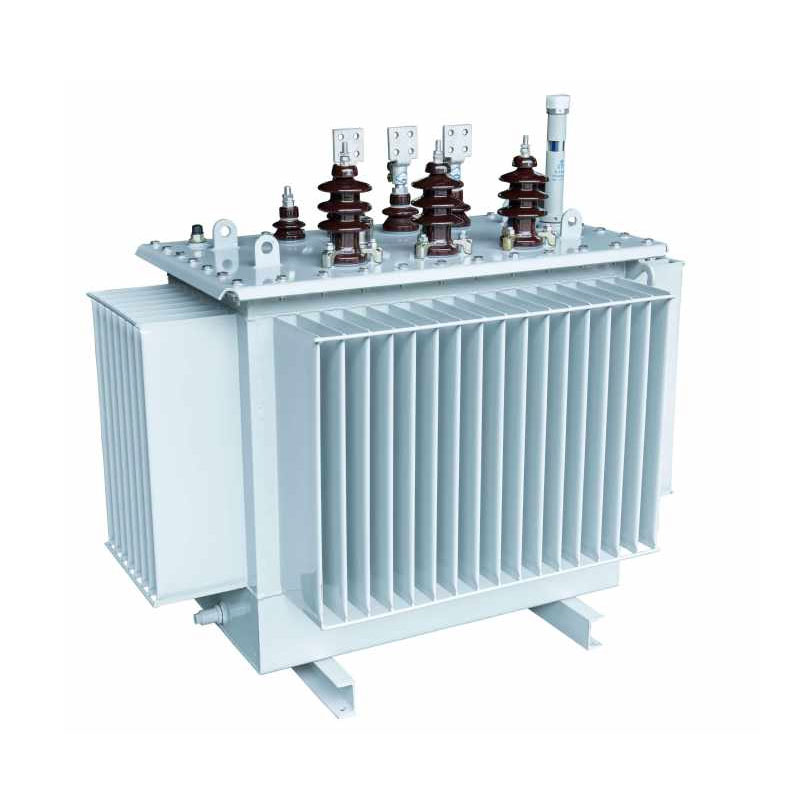

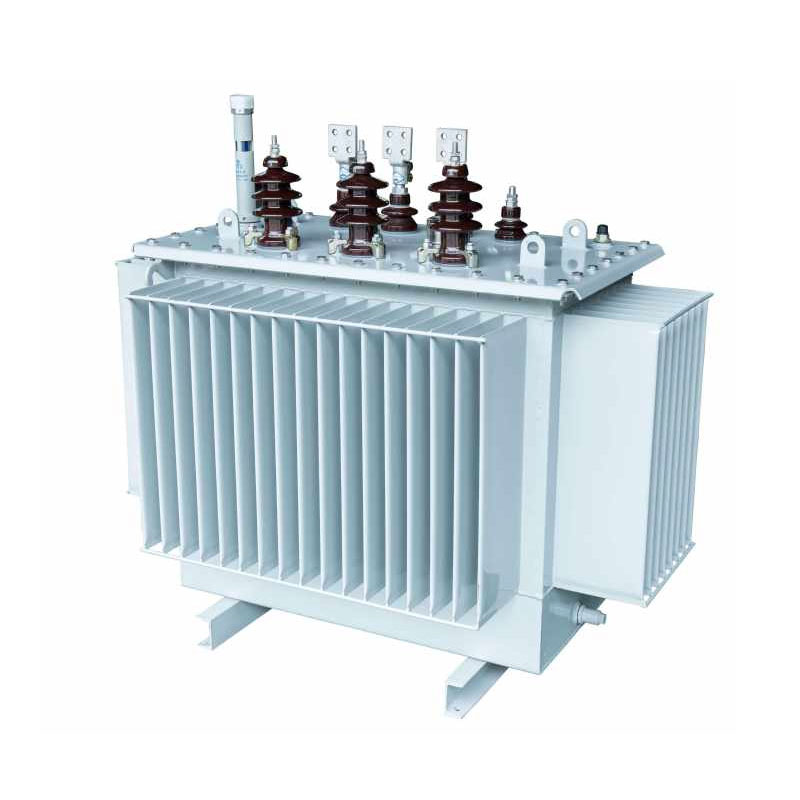

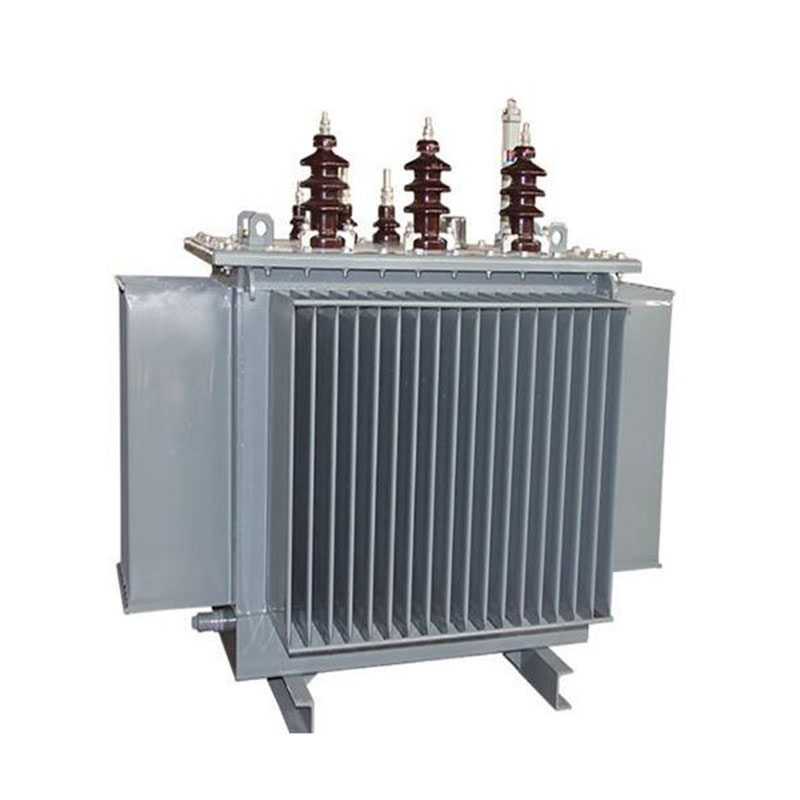

Usune 4000kVA telung fase trafo celup lenga nyakup telung tingkat tegangan arus utama 10kV, 20kV, lan 36kV, makili trafo distribusi sing ditingkatake, efisiensi dhuwur, hemat energi. Ngalih saka tradisional struktur inti tumpuk-laminasi, iku nganggo tata letak inti tatu 3D segitiga equilateral. Desain iki nyebabake a kolom inti salib-bagean nyedhaki bunder, nyenyet nduwurke tumpukan Pas, lan sirkuit Magnetik gapless, dhasar ngrampungake masalah umum ditemokaké ing trafo tradisional kayata boten seimbang kalebet telung phase, losses operasi dhuwur, lan swara gedhe banget.
Didhukung dening jalur produksi standar lan sistem kontrol kualitas sing ketat, produk kasebut nawakake lingkungan sing kuwat adaptasi lan stabilitas operasional dhuwur. Iku meets long-term, panjaluk sumber daya dipercaya Komplek skenario-kalebu upgrade kothak, produksi industri, lan integrasi gardu prefabrikasi-nalika ngirim keuntungan energi-irit banget lan nilai ekonomi.
Inti digawe saka lembaran baja silikon berorientasi gandum kanthi kemurnian dhuwur, diproses nggunakake Georg Jerman sing diimpor. peralatan salib. Iki nggunakake proses sambungan 45 ° kanthi presisi lan bagean salib bunder multi-tataran struktur kawangun dening lamination, èfèktif ngurangi kebocoran Magnetik lan hysteresis losses. Equilateral tata letak segitiga mesthekake yen path Magnetik kanggo kabeh telung fase padha lan minimalake. Miturut rampung ngilangi kesenjangan udara sirkuit magnetik, desain kasebut nyuda kerugian tanpa beban lan gangguan operasi, nyuda generasi harmonik katelu, lan entuk imbangan daya telung fase sing tepat.
Koil voltase dhuwur nggunakake desain gulungan silinder, dene koil voltase rendah ndhukung loro silinder. lan proses nduwurke tumpukan foil. Struktur kumparan sing dioptimalake njamin distribusi sirkuit magnetik sing rasional, kanthi signifikan ningkatake resistensi trafo kanggo dampak sirkuit cendhak lan kakehan, saéngga efektif nyegah deformasi coil utawa Gagal peralatan disebabake fluktuasi kothak. Struktur belitan konsentris mbenakake stabilitas struktural sakabèhé, njamin operasi aman lan stabil ing kahanan mbukak long-term.
Tank kasebut digawe saka baja cold-rolled presisi dhuwur nggunakake produksi tank corrugated Georg khusus baris. Lumahing ditutupi karo bahan petrokimia, khusus anti karat sing tahan lenga lan korosi kimia, dadi cocok kanggo macem-macem lingkungan operasi industri atos. Sing terpadu struktur corrugated menehi boros panas efisien lan kanthi otomatis accommodates expansion termal lan kontraksi lenga trafo; tambahan, desain internal online-isolasi èfèktif slows tuwa saka lenga insulating, Ngartekno ndawakake umur layanan sakabèhé peralatan kang.
Transformator lenga 4000kVA telung fase nggunakake struktur insulasi Kelas A ing saindenging. Kanthi dhuwur- lan kumparan voltase rendah sing disusun kanthi konsentris, celah antar kumparan nggunakake desain sing nggabungake lengen karton lan kesenjangan lenga cilik kanggo ngoptimalake insulasi internal lan sistem boros panas. Iki kanthi efektif nambah kekuatan insulasi peralatan, ngilangake kedadean risak jampel, lan njamin terus, operasi aman ing kahanan beban sing dirating lan kakehan moderat.
Usune 4000kVA telung fase trafo kecemplung lenga nduweni kinerja hemat energi sing apik banget. Operasi taunan biaya lan emisi karbon bisa diwilang kanthi nggunakake rumus industri standar, nyediakake support data kanggo evaluasi energi proyek lan anggaran biaya:
1. Rumus biaya listrik tahunan: Biaya Listrik Tahunan (CNY/taun) = [Los Tanpa Beban (kW) + Mundhut Beban (kW) × (Rata-rata
Tingkat Beban)²] × 365 dina × 24 jam × Rega Listrik
2. Rumus emisi karbon tahunan: Emisi CO₂ Tahunan = [Los Tanpa Beban (kW) + Mundhut Beban (kW) × (Tingkat Beban Rata-rata)²] ×
365 dina × 24 jam × Faktor Emisi Karbon (kg-CO₂/kWh)
Dibandhingake karo trafo tradisional kanthi kapasitas sing padha, produk iki nduweni kerugian tanpa beban lan beban sing luwih murah. Ing skenario sing mbutuhake operasi terus-terusan jangka panjang - kayata produksi industri lan jaringan listrik kutha - kanthi efektif nyuda biaya listrik lan nyuda emisi karbon. Iku kanthi tundhuk karo standar hemat energi kothak lan ijo syarat produksi industri, ngirimaken keuntungan ekonomi lan lingkungan pinunjul.
| Kapasitas nominal (kVA) | HV (kV) | Range tapping voltase dhuwur | LV (kV) | Klompok vektor | No-mundhut beban (kW) | mundhut beban (kW) | Arus tanpa beban (%) | Impedansi (%) | Total bobot (kg) | L × W × H (mm) | Pusat instalasi / bolongan instalasi (mm) |
| 30 |
6 6.3 10 10.5 11 |
± 5% ± 2×2,5% |
0.4 | Yyn0 Dina11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Cathetan: Kanggo transfomer kanthi kapasitas 500 kVA lan ngisor, mundhut beban ing ndhuwur ramp ing tabel yaiku ditrapake kanggo ing Dyn11 grup sambungan, lan mundhut mbukak ngisor ramp ditrapake kanggo grup sambungan Yyn0.
| Kapasitas nominal (kVA) | HV (kV) | Range tapping voltase dhuwur | LV (kV) | Klompok vektor | No-mundhut beban (kW) | mundhut beban (kW) | Arus tanpa beban (%) | Impedansi (%) | Total bobot (kg) | L × W × H (mm) | Pusat instalasi / bolongan instalasi (mm) |
| 30 |
6 6.3 10 10.5 11 |
± 5% ± 2×2,5% |
0.4 | Yyn0 Dina11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820x820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820x820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820x820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820x820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Kapasitas nominal (kVA) | HV (kV) | Range tapping voltase dhuwur | LV (kV) | Klompok vektor | No-mundhut beban (kW) | mundhut beban (kW) | Arus tanpa beban (%) | Impedansi (%) | Total bobot (kg) | L × W × H (mm) | Pusat instalasi / bolongan instalasi (mm) |
| 30 |
6 6.3 10 10.5 11 |
± 5% ± 2×2,5% |
0.4 | Yyn0 Dina11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Klompok tekstil gedhe ing Shandong ngoperasikake jalur produksi kanthi terus-terusan ing saindhenging taun, nuntut dhuwur banget stabilitas sumber daya. Proyek kasebut nggunakake macem-macem transformator sing dicelup minyak Usune 4000kVA 10kV kanggo nangani distribusi daya inti park kang. Wiwit komisioning, peralatan wis mlaku kanthi lancar kanthi swara sing sithik lan sithik konsumsi energi. Iki ngrampungake masalah sadurunge-kayata ora stabil voltase telung fase lan konsumsi energi sing dhuwur digandhengake karo trafo tuwa - kanthi efektif nyuda listrik taunan lan O&M perusahaan biaya nalika njamin sumber daya stabil kanggo jalur produksi tekstil.
Kanggo proyek upgrade jaringan listrik ing kutha pesisir ing China kidul, transformator sing dicelupake minyak Usune 4000kVA 20kV dipilih kanggo nglengkapi gardu prefabrikasi. Nampilake struktur kompak lan lingkungan sing kuwat daya adaptasi, produk mathuk sampurna menyang tata kutha kompak lan tahan operasi ruangan Komplek kahanan. Peralatan kasebut wis digunakake kanthi aman luwih saka rong taun tanpa gangguan harmonik lan stabil output voltase, Ngartekno nambah kualitas sumber daya kanggo wilayah komersial lan omah kutha lan nggampangake implementasine efisien saka upgrade kothak kutha.
Produk iki ndhukung telung peringkat voltase arus utama - 10kV, 20kV, lan 36kV - nyakup standar sipil lan industri. skenario distribusi daya. Iku utamané uga-cocog kanggo upgrade kothak kutha lan deso lan sumber daya kanggo perusahaan industri lan pertambangan. Digabungake kanthi lancar karo gardu modular lan kontainer prefabrikasi gardu, nuduhake versatility ngédap antarane aplikasi.
Produk kasebut nduweni struktur inti tatu segitiga equilateral 3D; sirkuit Magnetik punika gapless, karo jalur magnetik telung fase sing paling cendhek lan dawane padha, sing nyuda drastis tanpa beban lan magnetik. losses bocor. Digabungake karo nglereni sheet baja silikon tliti lan struktur coil optimized, iku minimalake konsumsi energi operasi lan gangguan. operasi long-term ngasilake nyuda pinunjul ing biaya listrik lan emisi karbon, kanthi tundhuk karo standar Grid Negara kanggo efisiensi energi ijo.
Peralatan kasebut nggunakake insulasi Kelas A lan lapisan anti-karat kelas industri, supaya bisa tahan minyak. kontaminasi, karat kimia, lan fluktuasi suhu-dadi cocok kanggo macem-macem operasi atos kahanan. Tangki lenga corrugated ngisolasi unit saka udhara, kanthi efektif nundha penuaan minyak insulasi lan nyuda frekuensi owah-owahan lenga lan pangopènan. Ing kahanan operasi standar, trafo nawakake a umur layanan dawa lan biaya pangopènan sing murah, njamin kinerja sing stabil ing macem-macem lingkungan kayata industri fasilitas produksi lan jaringan listrik ruangan.
