Transformator Tegangan njaba

Seri Usune TYD Transformer Tegangan Luar Ruangan nyakup kabeh level voltase saka 35kV nganti 220kV, ngowahi voltase dhuwur sistem kanggo 100/√3 V utawa 100 V sinyal voltase kurang standar kanggo nyukupi kabutuhan pangukuran energi, pangukuran voltase, proteksi relay, lan verifikasi sinkronisasi kothak. Dibandhingake trafo voltase elektromagnetik tradisional, produk iki uga fitur kopling komunikasi operator line daya, Nyingkiri masalah ferroresonance. Sakabèhé struktur dipercaya, mesthekake operasi long-term aman lan stabil saka kothak daya voltase dhuwur, nggawe inti piranti ndhukung kanggo construction kothak pinter.

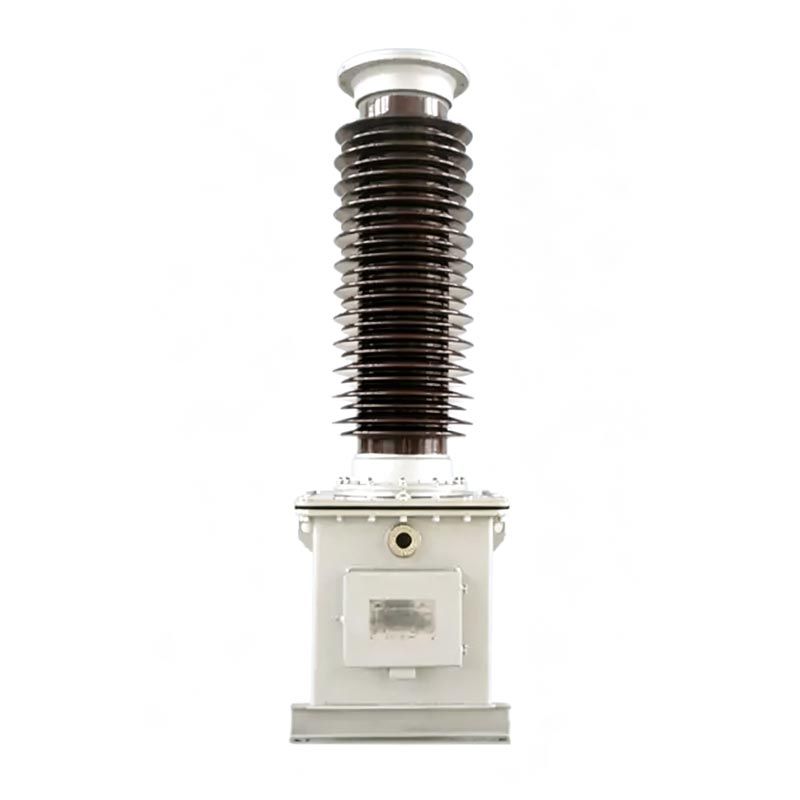

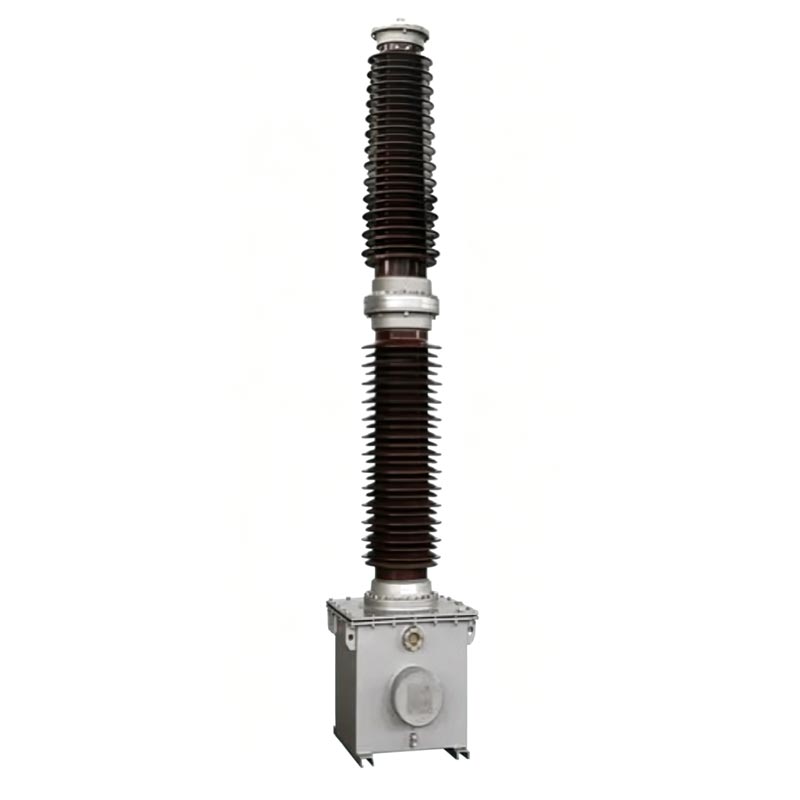

Transformator Tegangan Kapasitor

TYD-35 (66, 110/220)kV-0,01 (0,02)

Pandhuan Umum

Penjelasan Model Produk

Kode model seri TYD nemtokake kanthi jelas paramèter produk lan skenario sing bisa ditrapake, nggampangake teknik pilihan lan instalasi ing situs. Aturan coding kaya ing ngisor iki:

1. Struktur Model: TYD ① – ② ③

- TYD: Kode kanggo trafo voltase kapasitif
- ①: Tegangan fase terukur sistem (unit: kV)
- ②: Rated kapasitansi saka voltase divider (unit: μF, opsional 0.01μF, 0.02μF)
- ③: Kode sufiks fitur fungsional

2. Katrangan Kode Seselan:

- H: Tipe tahan polusi, cocok kanggo wilayah sing akeh polusi
- G: Tipe dhuwur-dhuwur, cocok kanggo wilayah ndhuwur 2000m dhuwur
- F: Cocog kanggo titik netral sistem non-efektif lemah

3. Tuladha Model Khas

TYD110/√3-0.02FH, makili tingkat voltase 110kV, kapasitansi divider voltase 0.02μF, cocok kanggo titik netral sistem non-efektif lemah lan lingkungan polusi Kelas D, trafo voltase kapasitif.

Fungsi Inti

1.Precise Metering lan pangukuran voltase

Mbisakake akuisisi voltase kanthi tliti dhuwur lan pangukuran energi, mesthekake penyelesaian jaringan listrik sing akurat data konsumsi.

2.Power Grid Protection lan Kontrol otomatis

Nyedhiyakake sinyal voltase stabil kanggo proteksi relay, kontrol otomatis kothak daya, lan sinkronisasi verifikasi, mbisakake respon cepet kanggo fault sistem.

3. Power Line Komunikasi Coupling

Tumindak minangka kapasitor kopling kanggo komunikasi operator line daya, entuk transmisi sinyal baris daya tanpa kabel tambahan.

Standar Eksekusi

Kabeh proses produksi lan tes Transformer Tegangan Luaran strictly manut nasional standar wewenang, kanthi lengkap memenuhi spesifikasi penerimaan teknik:
- GB/T20840.1-2010 "Transformers Instrumen - Bagean 1: Persyaratan Teknis Umum"
- GB/T20840.5-2013 "Transformers Instrumen - Part 5: Keperluan Teknis Tambahan kanggo Tegangan Kapasitif Transformers"
- GB/T19749-2005 "Kapasitor Gabungan lan Pembagi Tegangan Kapasitif"

Kahanan Lingkungan sing ditrapake

Transformer Tegangan Outdoor nduweni kemampuan adaptasi lingkungan sing apik lan bisa digunakake kanthi stabil ing kompleks kahanan njaba. Parameter standar sing ditrapake yaiku:
- Skenario Instalasi: Cocog kanggo panggunaan njero ruangan lan ruangan
- Suhu sekitar: -40 ℃ ～ + 45 ℃ (Kahanan khusus bisa disesuaikan lan dirundingake)
- Kacepetan Angin Maksimal: ≤150km/j
- Dhuwur Dirating: ≤2000m (Versi dhuwur-dhuwur tipe G adaptasi karo papan sing luwih dhuwur)
- Ketebalan Icing: ≤10mm
- Rating anti-polusi: Kelas Standar D (jarak rambat ≥ 43.3mm/kV), Kelas E opsional (jarak rambat ≥ 53,7 mm/kV)

Kaluwihan Struktural Produk

Seri Usune TYD CVT nganggo struktur terintegrasi modular, sing dumadi saka rong bagean inti: tegangan kapasitif divider lan piranti elektromagnetik. Struktur kasebut kuwat lan tahan lama:

1. High-kekuwatan Capacitive Tegangan Divider

Nggunakke dielektrik komposit film tipis lan kapasitor bermutu tinggi. Multiple unsur kapasitor sing disambungake ing seri nang porselen bushing, vakum-impregnated karo lenga insulating kualitas dhuwur. Sing lengkap struktur nutup dilengkapi piranti ganti rugi lenga kanggo njaga stabilitas voltase internal, mbusak lenga masalah bocor lan kelembapan. Struktur perakitan bolt njamin instalasi sing trep lan sambungan sing aman.

2. Piranti elektromagnetik Integrasi

Kalebu trafo perantara sing dibangun, reaktor kompensasi, lan damper reaktor jenuh cepet, kabeh disegel. ing tangki baja sing diisi minyak. Wis dipasang karo pembagi tegangan rendah sadurunge ninggalake pabrik, mesthekake isolasi lengkap sistem lenga insulating lan ngilangake gangguan bebarengan.

3. Desain Proteksi Keamanan

Dilengkapi terminal damping, grounding, lan operator gelombang khusus kanthi tandha sing jelas. Multiple protèktif struktur kanthi efektif nyegah bebaya safety kayata bocor voltase dhuwur lan ngrusak peralatan sekunder.

Aplikasi Engineering Cas

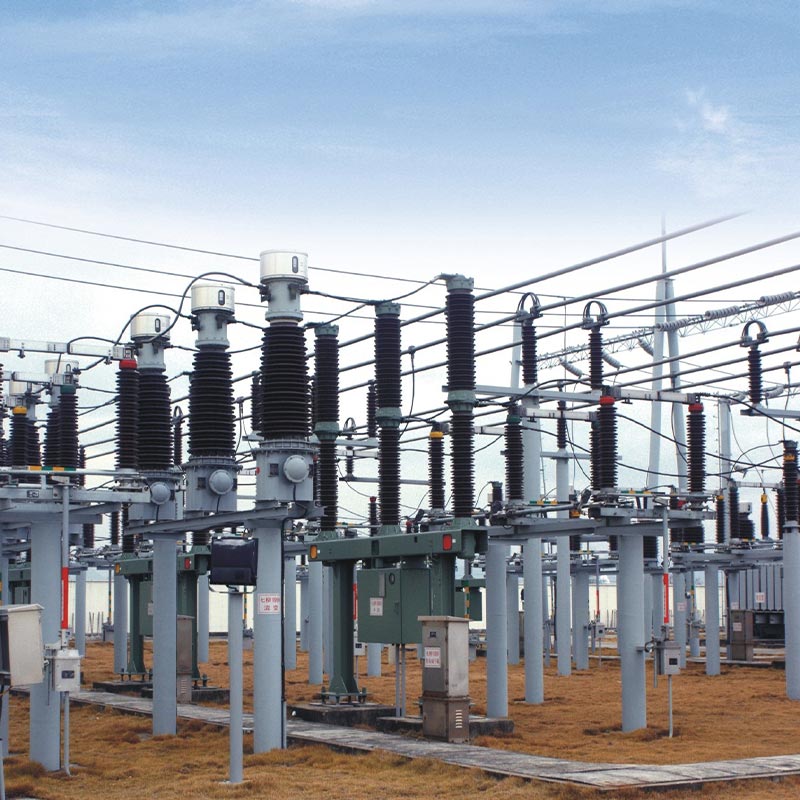

Minangka pemasok peralatan CVT voltase dhuwur sing bermutu, trafo voltase seri TYD Usune wis kasil Applied kanggo project tombol ing 110kV kothak daya kutha mbenake ing Zhoushan, Provinsi Zhejiang. Ing project milih model klasik TYD110/√3-0.02FH, cocok kanggo kondisi operasi Komplek saka lokal wilayah pesisir karo polusi abot lan titik netral non-efektif lemah.
Peralatan asli ing gardu iki ngalami pangukuran voltase sing ora stabil lan anti-interferensi sing ringkih kapabilitas. Sawise ngganti CVT karo Usune TYD seri CVT, peralatan wis operasi stabil kanggo liyane saka 3 taun, njaga pangukuran akurat lan output sinyal stabil sanajan ing lingkungan atos kayata dhuwur asor, semprotan uyah, lan angin kenceng. Iki nyedhiyakake dhukungan sing dipercaya kanggo proteksi lan operator relay gardu induk komunikasi, èfèktif nambah linuwih saka operasi kothak daya regional, ngurangi peralatan tingkat gagal, lan kanthi verifikasi resistance cuaca apik banget lan kinerja resistance polusi produk.

Spesifikasi Operasi lan Pangopènan

1. Parameter Operasi Inti

- Operasi jangka panjang: 1.2 kaping voltase dirating (1.2Un)
- Kakehan short-term: Bisa operate kanggo 30 detik ing voltase 1.5Un
- F-jinis darmabakti: Bisa operate terus kanggo 8 jam ing voltase 1.9Un

2. Requirements pangopènan saben dina

- Ajeg mriksa kondisi sealing peralatan kanggo nyegah bocor lenga insulating;
- Mesthekake sambungan dipercaya saka terminal damping d1 lan d2; operasi mbukak-circuit wis strictly dilarang;
- Yen ora disambungake menyang peralatan operator, terminal N lan X kudu andal short-circuited;
- Disassembly ora sah saka sealing bolts lan lenga Isi bolongan sealing struktur dilarang;
- Sampling lenga rutin lan tes unit elektromagnetik ora dibutuhake kanggo ngindhari bebaya safety sing disebabake lenga tingkat irungnya.

Dimensi produk.

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes

FAQ

Q1: Tes inti apa sing kudu dirampungake sadurunge menehi CVT seri Usune TYD?

Tes inti kudu rampung miturut standar DL / T596-1996: Kaping pisanan, kapasitansi lan dielektrik. mundhut pembagi kapasitor kudu dites, kanthi nilai kapasitansi nyimpang saka nameplate kanthi ≤2% lan tangent mundhut dielektrik ≤0,002. Kapindho, resistensi insulasi unit elektromagnetik kudu diuji nggunakake a 2500V megohmmeter, kanthi resistensi insulasi saben terminal menyang lemah ≥500MΩ. Katelu, kalibrasi akurasi test mbutuhake nambah amba saka voltase dhuwur ndadékaké kanggo ngurangi gangguan kapasitansi keblasuk lan mesthekake akurasi pangukuran.

Q2: Apa pancegahan utama kanggo instalasi Transformer Tegangan Outdoor ing situs?

Pisanan, pembagi kapasitor lan piranti elektromagnetik minangka set sing cocog lan kudu dipasang miturut nomer nameplate; ora bisa diijolake kanthi sewenang-wenang. Kapindho, bolongan ngangkat unit elektromagnetik tank lenga kudu digunakake kanggo angkat; ngangkat kantong porselen kapasitor dilarang kanggo nyegah peralatan karusakan. Katelu, pondasi kudu dipasang nganggo baut kekuatan dhuwur M20, lan miring sakabèhé peralatan kudu ora ngluwihi 2/1000mm. Papat, mesthekake yen terminal X wis andal grounded lan terminal damping aman disambungake kanggo nyegah karusakan peralatan.

P3: Model sufiks H, G, lan F cocok kanggo skenario apa?

H minangka jinis anti-polusi, cocok kanggo lingkungan sing akeh polusi lan korosif kayata wilayah pesisir. lan tambang industri; G minangka jinis dhuwur, dioptimalake kanggo dhuwur, voltase sithik, lan suhu sithik. lingkungan, cocok kanggo wilayah ndhuwur 2000m; F minangka jinis adaptif sistem, sing dirancang khusus kanggo titik netral sistem daya non-efektif lemah, karo toleransi overvoltage kuwat, cocok kanggo kothak daya khusus kahanan operasi.

Kekuwatan Pabrik lan Jaminan Layanan

Zhejiang Usune Electric minangka pabrik peralatan listrik voltase dhuwur profesional sing nggabungake R&D, produksi, lan dodolan. Kanthi pengalaman pirang-pirang taun ing bidang trafo voltase dhuwur, nduweni sistem produksi sing lengkap lan proses inspeksi kualitas sing ketat. Kabeh produk TYD wis lulus tes standar nasional, njamin stabil kinerja lan biaya-efektifitas dhuwur. Produk standar lan solusi khusus bisa diwenehake miturut tingkat voltase beda, kahanan lingkungan, lan syarat kothak daya, nyediakake voltase dhuwur dipercaya peralatan ndhukung kanggo proyèk daya global.
