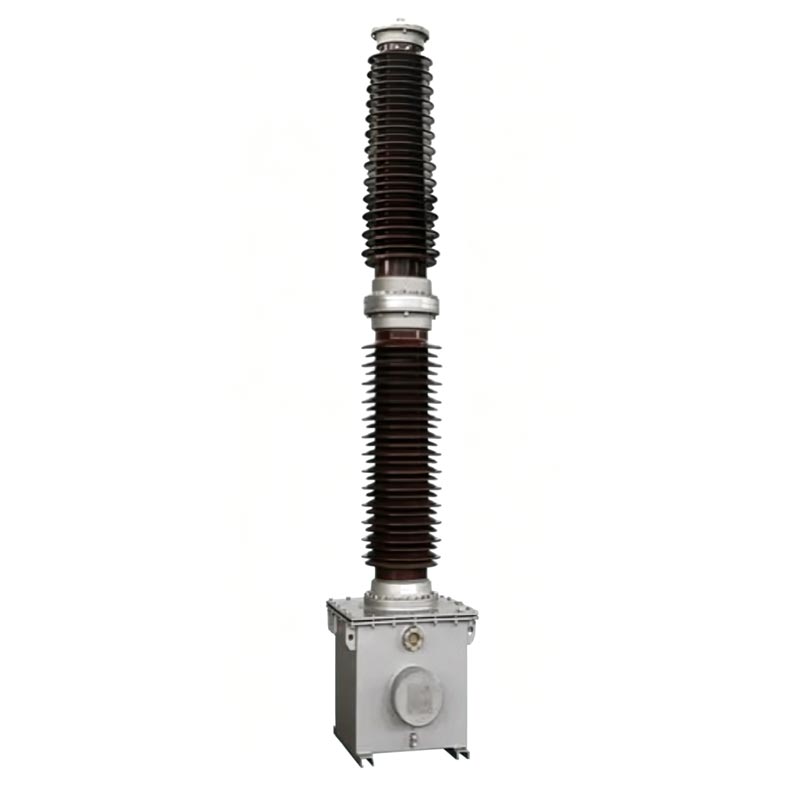

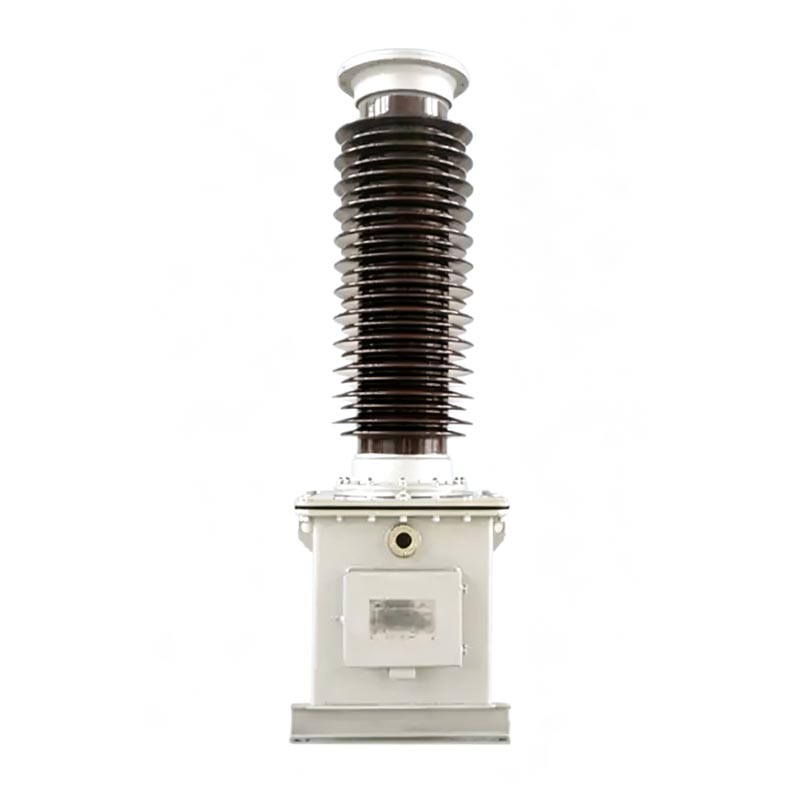

Transformator Tegangan 110 kV Pt

Seri Usune TYD 110 kV Pt Voltage Transformer minangka trafo voltase kapasitif kinerja dhuwur khusus dirancang kanggo jaringan daya voltase dhuwur 110kV. Prodhuk nganggo prinsip divisi voltase kapasitif lan kanthi lengkap struktur disegel lenga-nyemplungaken, Nyingkiri shortcomings trafo tradisional kayata ukuran gedhe lan ringkih anti-gangguan, lan nduweni resistance polusi banget, toleransi suhu kurang, lan resistance angin. Iki peralatan nyawiji pangukuran, pangayoman, lan fungsi kopling komunikasi operator, lan ndhukung inti piranti kanggo operasi cerdas lan pangopènan sistem transmisi lan transformasi daya 110kV.

Transformer Tegangan Pt 110 kV kanthi ketat netepi standar nasional GB / T20840.1-2010, GB / T20840.5-2013, lan GB / T19749-2005. Proses desain, produksi, lan tes wis standar, lan kabeh paramèter kinerja cocog karo specifications testing preventif kanggo peralatan daya.

Transformator Tegangan Kapasitor

TYD-35 (66, 110/220)kV-0,01 (0,02)

Pandhuan Umum

Penjelasan Model Produk

- TYD: Kode khusus kanggo trafo voltase kapasitif
- 110/3: Tegangan fase sing dirating saka sistem sing kompatibel yaiku 110kV
- 0,02: Kapasitas sing dirating saka pembagi tegangan kapasitif yaiku 0,02μF
- Kode karakteristik sufiks: H - Jinis anti-polusi; G - Jinis dhuwur-dhuwur (cocog kanggo dhuwur ing ndhuwur 2000m); F - Cocog kanggo titik netral sistem non-efektif lemah

Conto: TYD110/3-0.02FH nggambarake trafo tegangan kapasitif sing cocok kanggo titik netral 110kV kothak daya non-efektif lemah, karo kapasitansi dirating saka 0.02μF lan HFS anti-polusi dhuwur.

Komponen Struktur Inti

1. Pembagi Tegangan Kapasitif

Kasedhiya saka kapasitor kopling lan kapasitor pamisah voltase sing ditumpuk bebarengan. Multiple set kapasitor unsur disambungake ing seri nang bushing porselen. Iki nggunakake film tipis lan kertas kapasitor sing berkualitas tinggi dielektrik komposit lan vakum diresapi karo lenga insulasi berkualitas tinggi. Peralatan wis ditutup kanthi lengkap struktur kanthi piranti ganti rugi lenga sing dibangun kanggo njaga tekanan internal sing stabil, nyegah bocor lenga, ngilangi kabutuhan sampling ing situs, kanthi efektif ngisolasi kelembapan eksternal lan impurities, lan njamin stabil. kinerja insulasi.

2. Piranti elektromagnetik

Transformer Tegangan 110 kV Pt disegel kabeh ing tangki baja sing diisi minyak (sing uga dadi basis kapasitor), kalebu trafo penengah, reaktor kompensasi, lan reaktor jenuh cepet. damper. Wis dipasang karo kapasitor pamisah voltase sithik sadurunge ninggalake pabrik. Elektromagnetik unit lan sirkuit lenga divider kapasitor wis rampung diisolasi, mesthekake ora ana gangguan lan operasi stabil. Kabel sekunder lan terminal gelombang operator dumunung ing tengah ing kothak prapatan ing tembok sisih tank, label kanthi cetha kanggo gampang kabel ing situs lan pangopènan.

Fungsi Produk Inti

1. Pangukuran Energi lan Pemantauan Tegangan

Ngindhari output kanthi akurat kanggo nyedhiyakake sinyal voltase rendah standar, nyedhiyakake dhukungan data sing dipercaya kanggo daya pangukuran energi kothak lan ngawasi voltase wektu nyata.

2. Power Grid Relay Protection

Dilengkapi proteksi relay lan peralatan kontrol otomatis, mbisakake identifikasi kesalahan jaringan listrik, verifikasi sinkronisasi, lan pangayoman baris, nyegah karusakan peralatan lan kacilakan kothak daya disebabake anomali voltase.

3. Kopling Komunikasi Carrier

Serves minangka kapasitor kopling darmabakti kanggo komunikasi operator line daya, nyediakake saluran sinyal stabil kanggo transmisi data kothak daya lan operasi remot lan pangopènan.

Parameter Teknis lan Lingkungan Operasi

1. Parameter Teknis Inti

- Kondisi Operasi sing Kompatibel: Sistem daya AC 50/60Hz
- Tegangan Output Sekunder: 100/√3V, 100V (spesifikasi standar)
- Tangent Rugi Dielektrik: ≤0.002
- Kasalahan Kapasitor: Ora ngluwihi ± 2% saka rating nameplate
- Resistansi Isolasi: ≥500MΩ (diukur nganggo megohmmeter 2500V)
- Kapabilitas Operasi Overvoltage: Operasi jangka panjang ing voltase dirating kaping 1.2; operasi short-term ing 1,5 kaping voltase dirating kanggo 30 detik; Tipe F bisa operate terus kanggo 8 jam ing 1.9 kaping voltase dirating

2. Kahanan Lingkungan sing ditrapake

- Suhu Operasi: -40 ℃ ~ + 45 ℃ (bisa disesuaikan kanggo kahanan khusus)
- Rintangan Kacepetan Angin Maksimum: 150km/j
- Altitude sing ditrapake: ≤2000m (model dhuwur dhuwur kasedhiya yen dijaluk)
- Ketebalan Icing maksimum: 10mm
- Peringkat anti-polusi: Kelas Standar D (jarak rambat ≥ 43,3 mm/kV), Kelas E opsional (jarak rambat ≥ 53,7 mm/kV)

Kasus Aplikasi Teknik

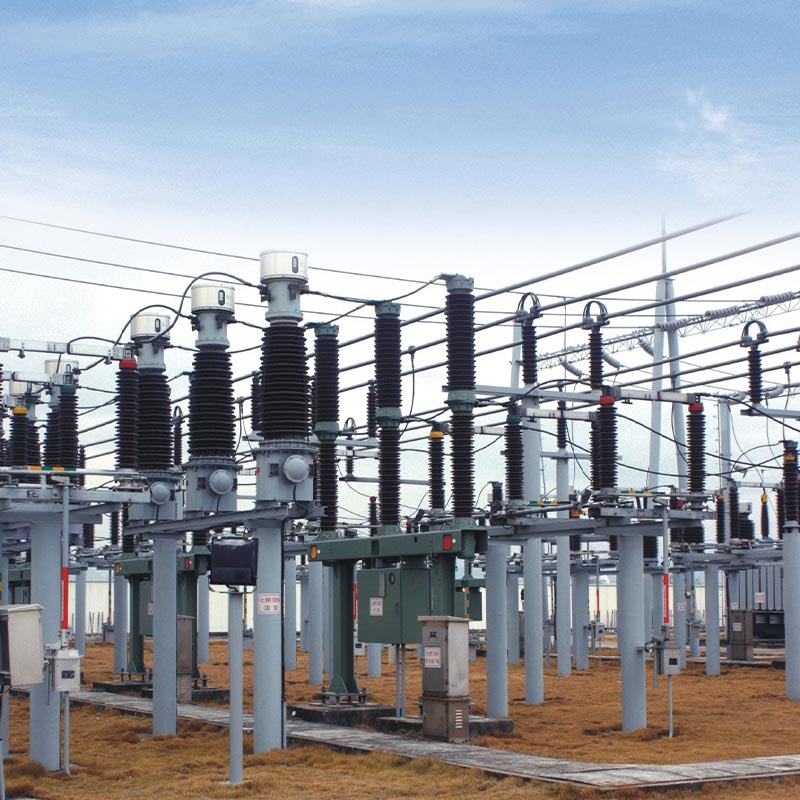

Transformer Tegangan Pt Usune TYD110/3-0.02FH anti-polusi 110 kV kasil ditrapake ing ruangan ruangan proyek renovasi gardu regional 110kV ing Provinsi Zhejiang. Gardu iki serves watara taman industri lan wilayah omah, mbutuhake stabilitas sumber daya dhuwur banget lan linuwih peralatan. Dumunung ing wilayah pesisir kanthi kelembapan sing dhuwur, semprotan uyah sing dhuwur, lan polusi sing abot, lan angin segara sing kerep banget, proyek kasebut mbutuhake kinerja anti-polusi, anti-karat, lan anti-tuwa sing ketat saka voltase dhuwur peralatan.

Peralatan kasebut diangkat, dipasang, lan ditugasake kanthi ketat miturut spesifikasi pabrikan sadurunge dileksanakake. Rong taun operasi lan pangopènan ing situs lan data tes biasa nuduhake paramèter inti kayata kapasitansi peralatan lan mundhut dielektrik terus-terusan ketemu standar nasional, karo ora masalah kayata kebocoran lenga, gangguan abnormal, utawa drift parameter. Sawijining unggul anti-fouling lan anti-karat struktur èfèktif nolak korosi saka semprotan uyah pesisir lan udhara lembab, Nyingkiri bentet umum kayata tuwa insulasi lan fluktuasi voltase ing trafo instrument tradisional. Iku stably jangkep daya metering, ngawasi voltase, lan kopling komunikasi operator, njupuk sumber daya terus lan aman kanggo gardu induk, lan verifikasi kestabilan lan daya adaptasi produk ing kahanan ruangan sing atos.

Spesifikasi Instalasi lan Pangopènan

1. Titik Instalasi

Peralatan kasebut dikirim minangka set lengkap pembagi tegangan kapasitor + piranti elektromagnetik. Instalasi kudu strictly netepi nomer nameplate; nyampur lan ngganti kanthi sewenang-wenang dilarang banget. Kanggo peralatan hoisting, bolongan angkat khusus kanggo tank lenga unit elektromagnetik kudu digunakake; angkat langsung saka bushings porselen kapasitor dilarang. Pondasi kasebut dipasang nganggo baut kekuatan dhuwur M20, lan sakabèhé sudut ngiringake instalasi yaiku ≤2 / 1000mm kanggo njamin operasi peralatan sing stabil.

Requirements Wiring Key: Damper terminal d1 lan d2 kudu andal disambungake; sirkuit mbukak sing strictly dilarang. Yen ora disambungake menyang peralatan operator, terminal N lan X kudu andal short-circuited. sak operasi peralatan, terminal X kudu langsung lan andal lemah kanggo nyegah voltase dhuwur saka ngetik ing pager sekunder, ngrusak peralatan, lan mbebayani safety pribadi.

2. Operasi lan Pangopènan & Pancegahan Safety

Peralatan kasebut nduweni struktur kecemplung lenga sing disegel kanthi lengkap, njamin kinerja sing stabil lan ngilangi kabutuhan. kanggo sampling lenga rutin lan testing. Pangopènan rutin mung mbutuhake mriksa périodik saka sealing peralatan kahanan, sesak terminal, lan ngatasi masalah kanggo gangguan abnormal, anomali voltase secondary, lan dadakan voltase spikes ing sambungan delta mbukak. Disassembly ora sah saka bolts fastening peralatan lan sealing struktur wis strictly dilarang. Pembagi kapasitor lan piranti elektromagnetik ora kudu dibongkar tanpa ijin pabrikan. Sawise peralatan dibusak, kudu dipasrahake menyang lingkungan lokal departemen pangayoman kanggo pembuangan terpusat lan aman kanggo nyegah polusi lingkungan.

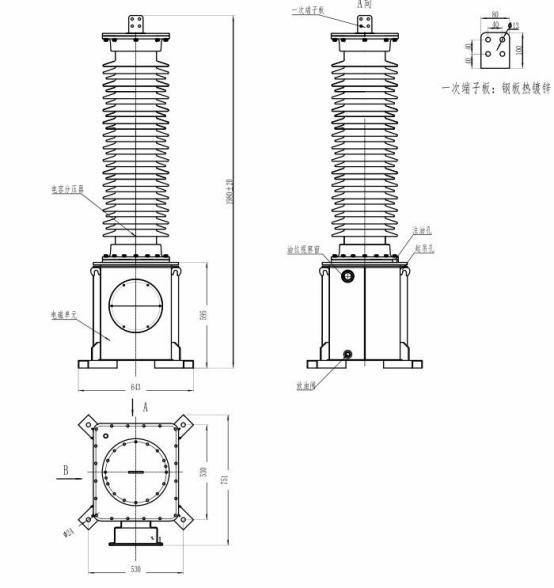

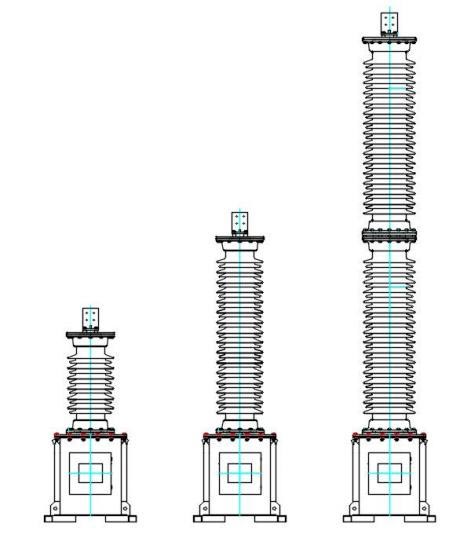

Dimensi produk.

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes

FAQ

P1: Apa bedane model sufiks H, G, lan F saka Transformator Tegangan Pt Usune 110 kV, lan skenario apa padha cocok kanggo?

H minangka jinis tahan polusi, cocog kanggo skenario industri pesisir lan akeh polusi, kanthi luwih apik. jarak creepage lan resistance karat; G minangka jinis dhuwur, dioptimalake kanggo wilayah ing dhuwur 2000m, cocok kanggo lingkungan ultraviolet voltase rendah lan kuwat; F minangka jinis khusus kanggo titik netral sing ora efektif grounding, karo toleransi overvoltage kuwat, cocok kanggo sistem kothak daya cocog. Model sing cocog bisa dipilih adhedhasar lingkungan geografis proyek lan sistem jaringan listrik.

Q2: Yagene dilarang banget kanggo medhot terminal D1, D2, lan N-X sajrone operasi peralatan?

D1 lan D2 minangka terminal damper. Mbukak bakal nimbulaké Gagal damper, micu mundhak overvoltage internal lan nyebabake karusakan permanen kanggo kapasitor lan unit elektromagnetik. Nalika ora ana peralatan operator sing disambungake, medhot terminal N-X bakal ngidini voltase dhuwur kanggo ngetik kothak prapatan secondary, kobong metu secondary peralatan ngawasi lan pangayoman lan nyebabake kacilakan safety. Keandalan sambungan terminal kudu dipriksa sadurunge commissioning peralatan.

Q3: Apa Transformer Tegangan Usune 110 kV Pt mbutuhake sampling lenga lan tes periodik sajrone operasi?

Ora, sampling lenga periodik lan testing ora dibutuhake. Unit elektromagnetik beroperasi ing voltase kurang, lan a set lengkap sealing lan tes kinerja wis rampung sadurunge ninggalake pabrik, mesthekake dipercaya kinerja sealing. Sampling ing situs bakal ngganggu keseimbangan tekanan internal peralatan, sing ndadékaké masalah potensial kayata penurunan tingkat lenga, intrusi kelembapan, lan rusak insulasi. Mung mriksa rutin kudu verifikasi integritas segel lan stabilitas paramèter listrik. Yen parameter ora normal, hubungi pabrikan kanggo tes khusus.
