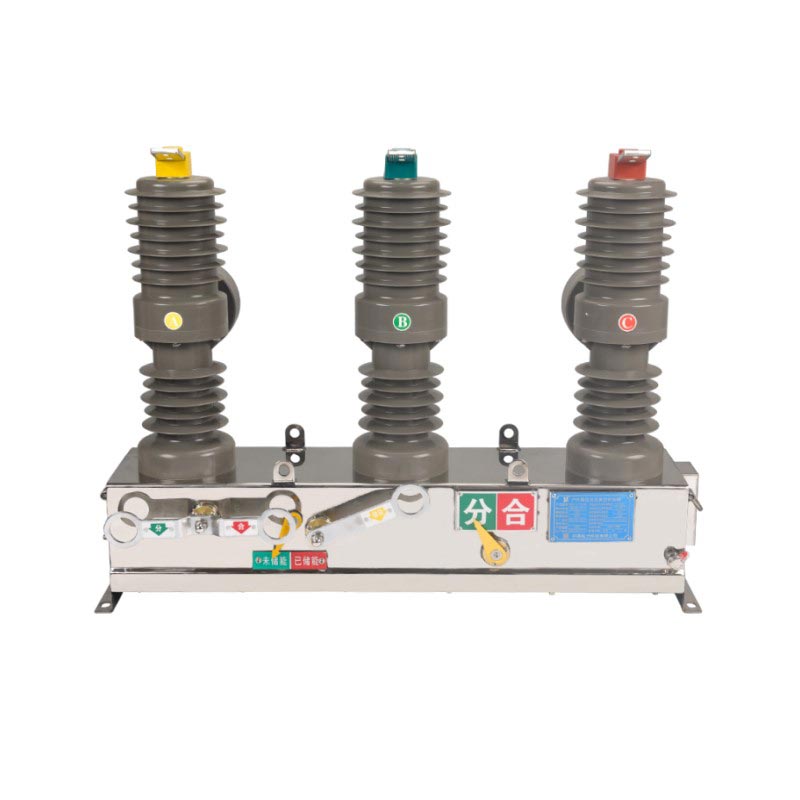

The Usune ZW32-12 11 kV Pole Mounted Vacuum Circuit Breaker minangka pemutus sirkuit vakum sing dipasang ing kutub njaba. dirancang khusus kanggo sistem distribusi daya 10kV–12kV. Iku makaryakke interrupter vakum dhuwur-reliabilitas kanggo busur extinguishing, kanthi lan aman ngalih lan mateni macem-macem arus. Struktur mekanik sing kuat ndhukung operasi sing kerep lan cocok kanggo skenario sing mbutuhake ngoper bola-bali.
- Tegangan Rated: 12kV (kompatibel karo sistem 10kV/11kV)
- Frekuensi: 50/60Hz
- Jumlah Fase: AC telung fase
- Isolasi: Bahan anti-tuwa lan tahan korosi kelas njaba
- Metode Operasi: Manual/Elektrik, kompatibel karo pengontrol cerdas
- Kacepetan mateni busur vakum kanthi cepet, wektu istirahat sing cendhak, lan stabilitas operasional sing dhuwur;
- Kapasitas pemutus sirkuit cendhak sing apik, kanthi efektif nglindhungi garis lan peralatan;
- Urip mekanik lan listrik sing dawa, cocok kanggo skenario operasi sing kerep.

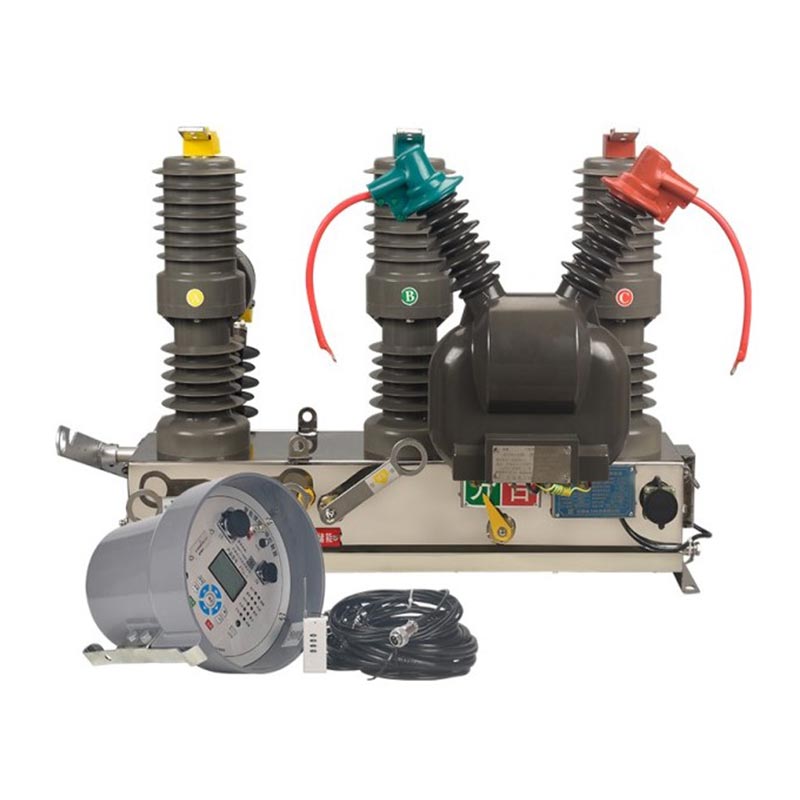

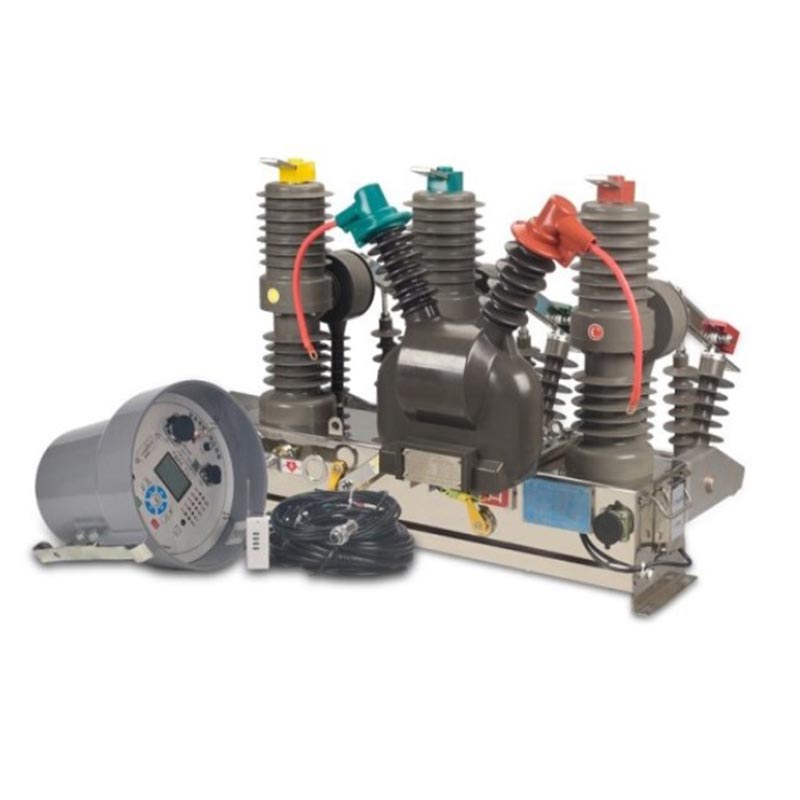

Nalika dipasangake karo pengontrol cerdas Usune, bisa nggawe recloser otomatis, nyadari:
- Remot Kontrol: Operasi mbukak lan nutup remot dening pusat pengiriman;
- Telemetri: Ngawasi data saiki, voltase, daya, lan energi kanthi nyata;
- Sinyal Remot: Aktif nglaporake status peralatan, weker, lan informasi kesalahan;
- Penyesuaian Remot: Setelan online lan modifikasi paramèter proteksi.
- Rating proteksi IP54+ kanthi lengkap, tahan debu, tahan udan, lan tahan kondensasi;
- Operasi sing stabil ing lingkungan saka -40 ℃ nganti + 70 ℃, tahan kanggo semprotan uyah, kelembapan, lan polusi;
- Struktur kompak, pole-mountable, gampang dipasang lan mbutuhake pangopènan minimal.
Proyek Upgrade Otomatis Grid Daya Pedesaan ing Provinsi Anhui, China
Kacilakan transien sing kerep (sabet kilat, kontak wit) ing jaringan listrik deso, kacepetan isolasi kesalahan alon, lan resiko dhuwur saka gedhe-ukuran mati listrik.
Nyebarake 120 Usune ZW32-12 recloser kanthi pengontrol cerdas minangka recloser sing dipasang ing kutub kanggo garis nduwur sirah 10kV.
- Isolasi Fault: Tripping otomatis sajrone 50ms kanggo kesalahan sirkuit cendhak, pemugaran daya sajrone 1 menit kanggo
wilayah sing ora rusak;
- Penghapusan Fault Transient: Penutupan otomatis ngilangi 85% pemadaman listrik sementara;
- Manajemen Jarak Jauh: Fungsi "Patang Remote" nyuda beban kerja inspeksi ing situs kanthi 60% lan nambah pengiriman
efisiensi nganti 70%;
- Reliabilitas: Sawise luwih saka rong taun operasi, wektu rata-rata antarane kegagalan (MTBF) yaiku> 85,000 jam tanpa kesalahan gedhe, nambah linuwih sumber daya kanggo liwat 30.000 pangguna deso.
| Item | Unit | Paramèter | ||
| voltase dirating | kV | 12 | ||
| Tingkat insulasi sing dirating | 1min Frekuensi daya tahan voltase | Tes garing | kV | 42; 48 |
| Tes udan | 34 | |||
| Tegangan tahan impuls kilat (Nilai puncak) | 75;85 | |||
| frekuensi dirating | Hz | 50 | ||
| Rated saiki | A | 630 | ||
| Rated short circuit drop out saiki | kA | 12.5/16/20 | ||
| Rated short circuit break lan nutup saiki (puncak) | kA | 50 | ||
| Rated puncak tahan saiki | kA | 50 | ||
| 4S 4s Dirating wektu cendhak tahan saiki | kA | 20 | ||
| Rated operate urutan | 0-0.3s-C0-180s-0 | |||
| Tutup wektu rem / wektu katup break | ms | 25~50/15~50 | ||
| Wektu istirahat kanggo arus istirahat cendhak sing dirating | kaping | 30 | ||
| Urip mesin | kaping | 10000 | ||
| Frekuensi daya 1min tahan tegangan sirkuit kontrol lan sirkuit tambahan | V | 2000 | ||
| Tegangan kerja sing dirating lan tegangan sing dirating sirkuit tambahan | V | DC220/AC220 | ||
| Tripper liwat-saiki | Rated saiki | A | 5 | |
| Tripping veracity saiki | % | ± 10 | ||
A: interrupter vakum sawijining wis nyandhang kurang kontak lan urip electrical dawa; mekanisme operasi spring presisi sawijining nduweni stabilitas mekanik sing dhuwur (jumlah operasi mekanik ≥10.000 kali); bahan lan strukture yaiku lemes-tahan, njaga kinerja stabil sak operasi bola-bali, nggawe cocok kanggo Kerep skenario ngoper kayata bank kapasitor lan garis industri.
A: Sambungake ZW32-12 menyang pengontrol Usune FTU liwat RS-485 utawa nirkabel (4G/LoRa). Kontroler ngumpulake piranti data, komunikasi karo stasiun master, lan nglakokake perintah remot, saengga entuk remot kontrol, telemetri wektu nyata, sinyal remot status, lan fungsi pangaturan remot online.
A: Produk iki meh ora pangopènan. Priksa reguler dianjurake:
- Saben 1-2 taun: Priksa segel, fasteners, lan kinerja insulasi;
- Saben 2-3 taun: Priksa integritas interrupter vakum lan ngukur resistance kontak;
- Saben 5 taun: Nindakake kalibrasi lengkap kinerja mekanik lan listrik. Usune nyedhiyakake
dhukungan teknis seumur hidup lan layanan pelatihan.
Usune ZW32-12 11 KV Pole Mounted Vacuum Circuit Breaker nggabungake kinerja sing apik, operasi cerdas, lan kekiatan. Minangka Produsèn anjog ing China, Usune njamin kualitas produk dipercaya, adaptasi kanggo kutha lan jaringan listrik deso, taman industri, lan sistem energi anyar, nggawe peralatan pilihan ing daya modern lapangan distribusi. Kanthi pengalaman aplikasi lapangan sing diwasa lan dhukungan teknis sing komprehensif, Usune wis dadi pemasok lan pabrikan sing dipercaya ing sektor infrastruktur tenaga global.
