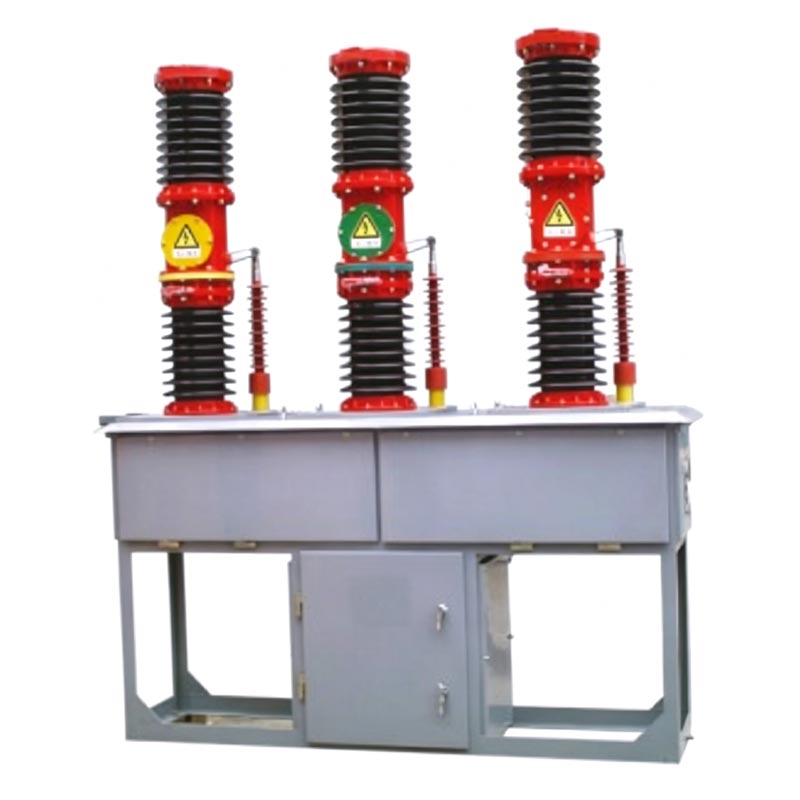

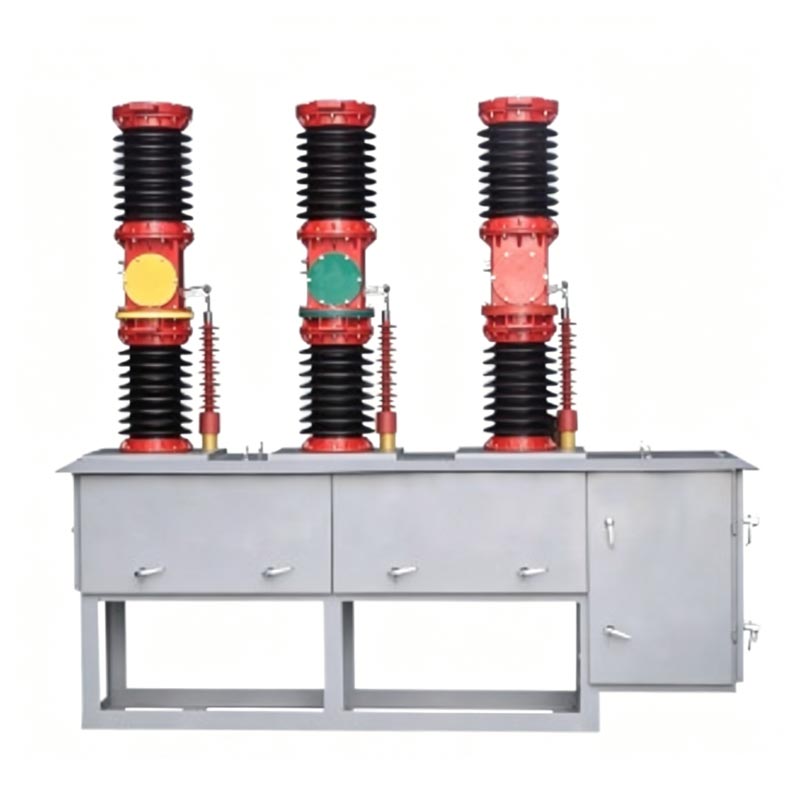

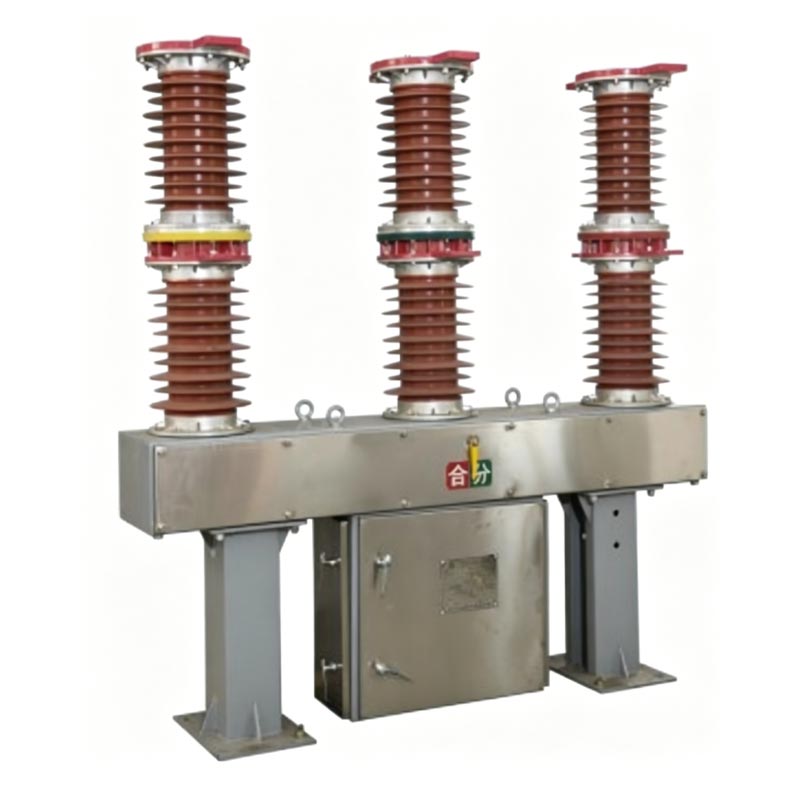

The Usune Zw7-40.5 Pemutus Sirkuit Vakum Luaran yaiku pemutus sirkuit vakum voltase dhuwur ruangan sing cocog kanggo 50Hz sistem transmisi lan distribusi daya AC telung fase, 24-40.5kV, utamane digunakake kanggo kontrol sistem, proteksi, sectionalizing, lan ngoper bank kapasitor. Nalika digunakake bebarengan karo recloser, mbisakake segmented cerdas reclosing kontrol saka sistem daya; ndhukung spring utawa mekanisme operasi elektromagnetik, wis mechanical stabil kinerja, lan ora ana risiko geni utawa bledosan; iku tundhuk karo GB1984-1989 "AC High Voltage Circuit Breakers" lan IEC56, IEC62271-100 "Pemutus Sirkuit Tegangan Tinggi" standar.
1. Performance Breaking Banget: Nggunakke teknologi vakum arc-extinguishing, asil ing bejat kuwat
kapasitas, umur listrik dawa, lan umur mekanik nganti 10.000 siklus.
2. Maintenance-Free lan Reliable: Struktur prasaja, ora mbutuhake pangopènan biasa, lan umur layanan dawa.
3. Kinerja Insulasi lan Anti Polusi: Kinerja insulasi ruangan sing kuat lan luar biasa
kemampuan anti-polusi.
4. Konfigurasi Cerdas Fleksibel: Bisa dilengkapi trafo saiki sing dibangun (akurasi nganti 0.2S
kelas) kanggo pangukuran lan proteksi linkage telung fase.
5. Kompatibilitas Wide Mekanisme Operasi: Bisa diadaptasi kanggo spring utawa mekanisme operasi elektromagnetik, mbisakake
operasi sing kerep lan dipercaya.

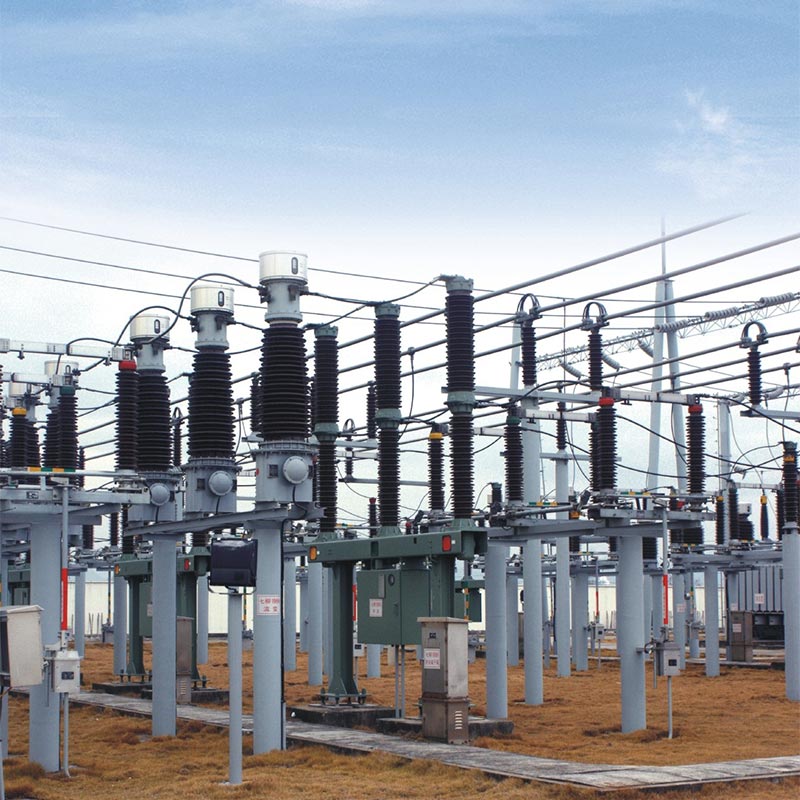

1. 24-40.5kV transmisi lan distribusi garis lan gardu
2. Proyek renovasi lan ekspansi jaringan listrik kutha lan deso
3. Peternakan angin, pembangkit listrik tenaga surya, lan sistem tenaga industri
4. Kapasitor bank ngoper lan dasi sirkuit mbobol aplikasi
5. Pesisir, dataran tinggi, lan wilayah sing akeh polusi
1. Jeneng Project: 35kV Wind Farm Grid Sambungan Project in Northern China
2. Klien: State Grid Hebei Electric Power Co., Ltd.
3. Latar Belakang Proyek: Peternakan angin iki dumunung ing wilayah pesisir kanthi kelembapan sing dhuwur, semprotan uyah sing abot, lan kerep gludhug. Sistem garis metu 35kV mbutuhake pemutus sirkuit sing dipercaya kanggo kontrol, kesalahan isolasi, lan operasi reclosing otomatis.
4. Solusi: Uxin Electric kasedhiya 12 set Zw7-40.5 Outdoor Vacuum Circuit Breakers, dilengkapi karo mekanisme spring-dilakokno lan 0.2S-kelas dibangun ing trafo saiki.
5. Prestasi Aplikasi
- Operasi stabil luwih saka 5 taun ing asor dhuwur lan lingkungan semprotan uyah dhuwur
- 100% sukses tingkat ing 187 short-circuit breaking operasi
- Fungsi nutup sing cerdas nyuda wektu mati listrik nganti 85%
- Desain bebas pangopènan nyuda biaya operasi lan pangopènan taunan nganti 60%
6. Umpan Balik Pelanggan
"Pemutus Sirkuit Vakum Luar Ruangan Usune Zw7-40.5 wis nuduhake kinerja sing dipercaya banget ing pesisir kita. ladang angin. Kinerja pencegahan polusi lan fungsi perlindungan cerdas wis saya apik stabilitas jaringan." – Manajer Proyek, State Grid Hebei Electric Power Co., Ltd.
| Item | Unit | Paramèter | |
| voltase dirating | kV | 40.5 | |
| Tingkat insulasi sing dirating | 1min Frekuensi daya tahan voltase | kV | 95 |
| Tegangan tahan impuls kilat (Nilai puncak) | kV | 185 | |
| Rated saiki | A | 630/1000/1250/1600/2000 | |
| Rated short circuit drop out saiki | kA | 12.5/16/20/25/31.5 | |
| Rated operate urutan | 0-0.3s-C0-180s-0 | ||
| Wektu istirahat kanggo arus istirahat cendhak sing dirating | kaping | 12 | |
| Rated short circuit break lan nutup saiki (puncak) | kA | 50/63/80 | |
| Rated puncak tahan saiki | kA | 50/63/80 | |
| Dirating wektu cendhak tahan saiki | kA | 20/25/31.5 | |
| Dirating short circuit durasi wektu | s | 4 | |
| Rata-rata Ngalih mateni kacepetan | m/s | 1,5 ± 0,20 | |
| Rata-rata ngalih ing kacepetan | m/s | 0,7 ± 0,2 | |
| Contract switch-on wektu bouncing | ms | ≤ 2 | |
| Telung fase switch-on/off prabédan wektu sinkronisasi | ms | ≤ 2 | |
| Wektu ngalih | ms | ≤ 150 | |
| Wektu mateni | ms | ≤ 70 | |
| urip mekanik | kaping | 10000 | |
| Tegangan operasi sing dirating lan tegangan sing dirating sirkuit tambahan | V | DC/AC110,220 | |
| Saben phase loop DC resistance (Ora kalebu instrument transformer) | μΩ | ≤ 50 | |
| Saben phase loop DC resistanceeers | mm | 3 | |
A: Mekanisme sing dioperasikake spring utawa elektromagnetik bisa digunakake. mekanisme spring-dilakokno kurban dhuwur linuwih lan biaya pangopènan kurang, nggawe cocok kanggo paling aplikasi ruangan.
A: Nggih. Rasio saiki lan kelas akurasi (0.2S / 0.5 / 10P10) kudu ditemtokake nalika pesen.
A: Ing panggunaan normal, wektu bebas pangopènan yaiku 10-15 taun. Inspeksi visual dianjurake saben 2 taun, lan inspeksi mekanik cilik saben 5 taun.
Usune Zw7-40.5 Pemutus Sirkuit Vakum Luar Ruangan nggabungake teknologi vakum canggih, desain struktur sing kuat, lan fitur cerdas. Minangka pemasok Cina sing dipercaya, Usune Electric terus-terusan njamin kualitas lan produk kinerja dhuwur, nggawe wong pilihan becik kanggo sistem daya modern sing nuntut linuwih, safety, lan biaya siklus urip kurang.
