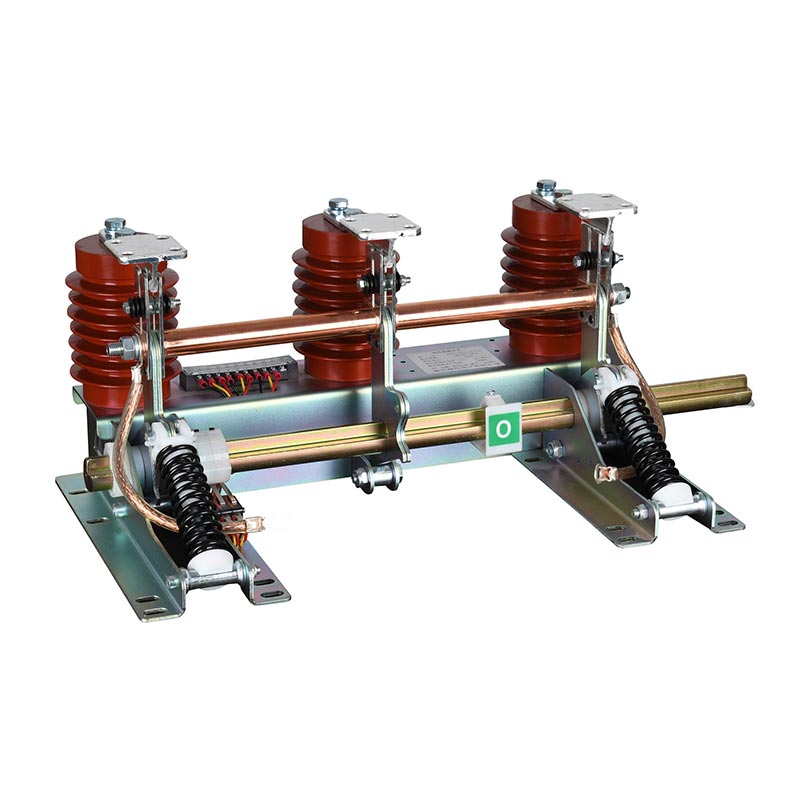

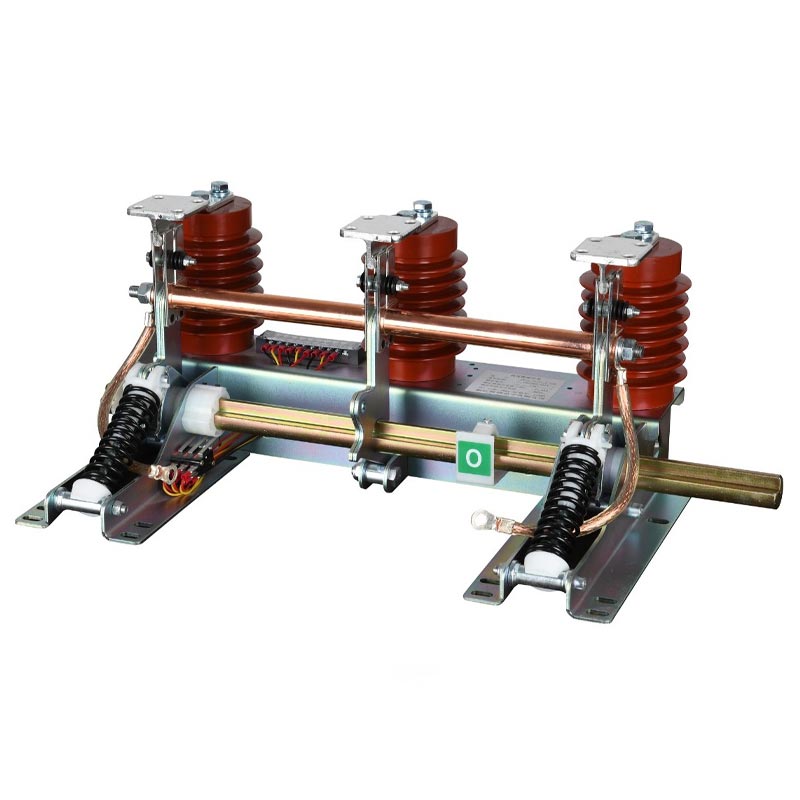

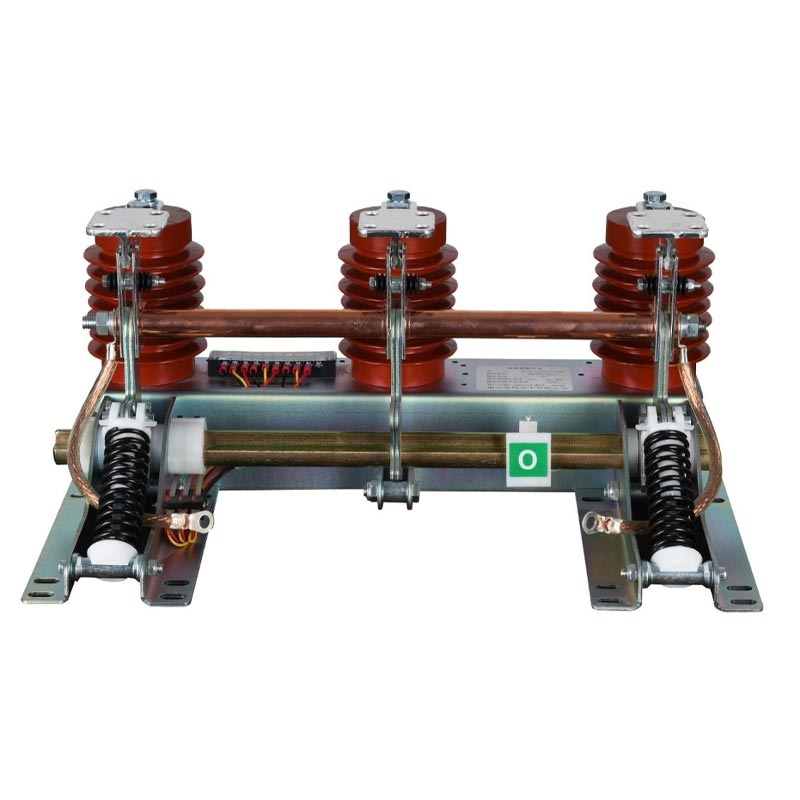

Usune Grounding Switch Jn15 cocok kanggo sistem daya AC 12kV lan ngisor 50Hz. Dirancang khusus kanggo sirkuit grounding safety, bisa digunakake karo macem-macem switchgear voltase dhuwur kanggo nyedhiyani pangayoman grounding kritis sak pangopènan peralatan utawa mati daya. Kanthi andal ngeculake voltase residual lan tahan arus hubung singkat, iku njamin safety saka personel pangopènan lan peralatan electrical.
Minangka pabrikan profesional, seri produk Usune nduweni struktur sing kompak lan kuwat, supaya bisa digunakake kanthi stabil. ing lingkungan njero ruangan sing atos kanthi asor dhuwur, tingkat bledug dhuwur, lan polusi moderat. Iku kanthi tundhuk karo GB1985-89 lan standar IEC129 internasional, njamin konsistensi produk lan aplikasi global.
| Parameter | Spesifikasi |
| Tegangan Rated | 6.6kV, 10kV, 11kV, 12kV |
| Dirating Short-Time Tahan Saiki | 31.5kA (4s) |
| Dirating Short-Circuit Nggawe Saiki | 80kA |
| Rated Peak Tahan Saiki | 80kA |
| Frekuensi Daya Tahan Tegangan (1 mnt) | 42 kV |
| Impulse Kilat Tahan Tegangan | 75 kV |
| Urip Mekanik | ≥2000 Operasi |
| Suhu sekitar | -10 ℃ ~ +40 ℃ |
| Altitude | ≤1000m |
| Kelembapan Relatif | Rata-rata Saben ≤95%, Rata-rata Saben wulan ≤90% |
Grounding Switch Jn15 dilengkapi mekanisme interlocking mekanik sing presisi kanggo nyegah misoperation (kayata nutup ing kondisi energized); nduweni kemampuan tahan sirkuit cendhak sing apik banget, bisa tahan arus wektu cendhak 31.5kA/4s lan arus puncak 80kA, njaga integritas struktural ing acara saka fault; komponen insulasi kualitas dhuwur nawakake kekuatan jampel dhuwur, Kelembapan-tahan lan tahan polusi, lan njamin operasi jangka panjang sing stabil.
Struktur kompak sing dioptimalake ngidini instalasi fleksibel ing macem-macem switchgear voltase dhuwur (kayata KYN28 lan jinis HXGN); pratondho status cetha lan port akses alat-free nggampangake operasi trep lan pangopènan; bagean obah sing digawe saka bahan karat-tahan lan tliti lubricated, njupuk operasi Gamelan kanggo liwat 2000 siklus.
Grounding Switch Jn15 kompatibel karo sistem 6.6–12kV lan bisa dicocogake karo kabeh voltase dhuwur utama. switchgear. Iki tundhuk karo standar GB1985-89 lan IEC129, saengga cocog kanggo macem-macem proyek. domestik lan internasional. Bisa operate andal ing lingkungan njero ruangan kanthi suhu saka -10 ℃ nganti +40 ℃, dhuwure ≤1000m, asor 95%, lan tingkat polusi kelas II.
Grounding Switch Jn15 diprodhuksi ing pabrik canggih Usune, nggunakake jalur produksi otomatis lan ketat. tes kualitas. Saben produk ngalami tes dinamis, statis, lan insulasi sadurunge ninggalake pabrik. A tim R&D profesional bisa nyedhiyani konfigurasi selaras adhedhasar voltase tartamtu, saiki, utawa instalasi syarat.
Komplek komersial 320.000㎡ ing China Timur mbutuhake sistem distribusi daya 10kV sing aman lan dipercaya, kalebu wolung kamar ngalih voltase dhuwur tipe KYN28A-12. Ngalih grounding stabil dibutuhake kanggo njamin safety pangopènan lan pangayoman sistem.
Kontraktor milih Usune Grounding Switch Jn15 (total 64 unit), cocog karo kabeh saluran mlebu lan metu lan lemari PT. Instalasi ditindakake miturut prosedur standar, entuk mekanik lan listrik interlocking karo switchgear. Sajrone commissioning, operasi, interlocking, lan short-circuit tahan testing kabeh ketemu desain lan standar nasional.
- Safety Operasional: Dioperasi tanpa gagal luwih saka 3 taun, ngrampungake 18 siklus pangopènan tanpa ana
bebaya safety listrik.
- Stabilitas Sistem: Kasil nandhang 3 kesalahan sirkuit cendhak tanpa karusakan peralatan, nyuda listrik mati
wektu Recovery.
- Pangopènan sing efisien: Indikator status sing cetha lan operasi sing trep, nyuda wektu grounding pangopènan
kira-kira 40%.
- Umpan Balik Pelanggan: "Saklar Usune JN15-12 dipercaya lan gampang digunakake, penting kanggo safety daya sakabèhé
kompleks. Iku bakal dadi pilihan prioritas kanggo proyek mangsa ngarep.
| Item | Unit | Paramèter |
| voltase dirating | kV | 12 |
| Dirating toleransi wektu cendhak saiki | kA | 31.5 |
| Dirating short-circuit durasi | S | 4 |
| Rated short-circuit saiki nutup | kA | 80 |
| Rated puncak toleransi saiki | kA | 80 |

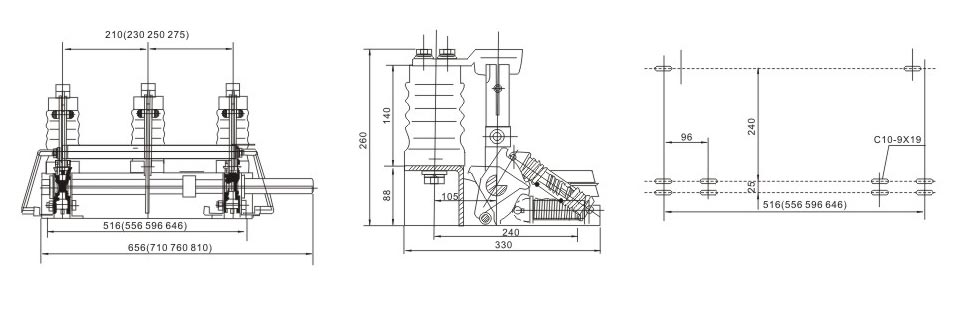

| Jarak tengah JiJian | mm | 150.210.275 |
| 1 min kompresi frekuensi industri | kV | 42/48 |
| Tekanan kejut kilat | kV | 75/85 |
A: Kompatibel karo kabeh switchgear voltase dhuwur ing njero ruangan utama, kayata KYN28A-12, HXGN-12, XGN2-12, lsp. cocok kanggo sistem 6.6kV / 10kV / 11kV / 12kV lan jarak fase standar 150mm / 165mm / 210mm / 250mm; lemari khusus bisa bisa disesuaikan kanthi ngubungi Usune.
A: Rencana pangopènan sing disaranake:
- Saben 6 sasi: Inspeksi visual, mriksa kanggo nyandhang, karat, sambungan longgar, lan kahanan interlocking.
- Saben taun: Tes operasional, mriksa kelancaran mbukak lan nutup lan bener interlocking.
- Saben 5 taun: Test kinerja, verifikasi insulasi lan short-circuit tahan kemampuan miturut
standar.
- Saben 2 taun: Pangopènan lubrication, nglamar pelumas kanggo bagean obah kanggo ngluwihi umur layanan.
A: Model standar cocok kanggo elevasi ≤1000m, polusi Kelas II, lan lingkungan sing ora korosif. Kanggo dhuwure > 1000m utawa lingkungan korosif (kimia, uyah laut), Usune nawakake produk sing ditingkatake, kalebu insulasi sing dikuatake, lapisan anti-karat, lan desain derating gumantung saka ketinggian. Hubungi tim teknis kita kanggo solusi khusus.
Seri Usune JN15-12 saklar grounding voltase dhuwur njero ruangan nggabungake safety, linuwih, lan serba guna, adaptasi kanggo sistem daya 6.6-12kV. Padha ketemu standar global lan wis buktiaken ing proyèk nyata, nggawe wong pilihan becik kanggo pangayoman grounding. Minangka pemasok profesional Cina, Usune nyedhiyakake produk-produk berkualitas tinggi lan dhukungan teknis lengkap kanggo macem-macem proyek ing distribusi tenaga, industri, lan perdagangan.
